ISO 306:2022 • Vicat Softening Temperature (VST)
Temperatura mięknienia Vicata tworzyw termoplastycznych — ISO 306:2022
Temperatura mięknienia Vicata (VST) jest wynikiem znormalizowanego badania termoplastu podczas kontrolowanego ogrzewania i obciążania wgłębnikiem. ISO 306:2022 definiuje cztery warianty metody: A50, B50, A120 i B120. Wynik pozwala porównywać materiały badane w zgodnych warunkach, ale nie jest temperaturą topnienia ani automatyczną granicą bezpiecznej pracy gotowego wyrobu.
Produkty polecane
Podstawowe pojęcie
Co oznacza temperatura mięknienia Vicata?
VST opisuje punkt osiągnięty przez próbkę termoplastu w ściśle zdefiniowanym badaniu, a nie uniwersalną „temperaturę odporności” całego produktu.
W metodzie Vicata na powierzchnię próbki działa standardowy wgłębnik pod ustaloną siłą. Temperatura próbki jest podnoszona w kontrolowanym tempie, a układ pomiarowy śledzi penetrację. Temperaturę VST wyznacza się w chwili, gdy wgłębnik osiąga zdefiniowaną głębokość penetracji 1 mm. Dzięki temu laboratorium otrzymuje powtarzalne kryterium związane z szybkim mięknięciem badanego termoplastu.
Wynik ma sens przede wszystkim jako parametr porównawczy. Dwa materiały można rzetelnie zestawić tylko wtedy, gdy badano je tą samą metodą, przy tej samej sile, szybkości ogrzewania oraz zgodnym przygotowaniu próbek. Sama liczba w stopniach Celsjusza bez kodu metody może prowadzić do błędnych wniosków.
Najważniejsze rozróżnienie
VST nie jest temperaturą topnienia, temperaturą zeszklenia ani bezpośrednią maksymalną temperaturą pracy wyrobu. Jest wynikiem konkretnego testu penetracyjnego.
Aktualna norma
Jaki jest status ISO 306:2022 w 2026 roku?
ISO 306:2022 pozostaje opublikowanym, szóstym wydaniem normy dla temperatury mięknienia Vicata materiałów termoplastycznych.
ISO opublikowało wydanie 6 w listopadzie 2022 r. Norma ma obecnie status Published, lecz znajduje się na etapie 90.92 — „International Standard to be revised”. Jednocześnie rozwijane jest wydanie 7 jako ISO/CD 306. Według aktualnego cyklu ISO projekt został zarejestrowany jako Committee Draft 9 lipca 2026 r., a konsultacje CD rozpoczęły się 13 lipca 2026 r.
To ważne praktycznie: projekt ISO/CD 306 nie jest jeszcze nową normą międzynarodową i nie należy cytować go tak, jakby zastąpił ISO 306:2022. Do czasu publikacji nowego wydania punktem odniesienia pozostaje obowiązujące wydanie z 2022 r. W dokumentacji laboratoryjnej trzeba zawsze zapisywać pełne oznaczenie zastosowanej wersji.
Status
Published; ISO wskazuje etap 90.92 — norma ma być zrewidowana.
Nowy projekt
ISO/CD 306, planowane wydanie 7, status Under development.
Zakres
Wyznaczanie VST materiałów termoplastycznych czterema zdefiniowanymi metodami.
Zasada badania
Jak działa metoda Vicata?
Badanie łączy kontrolowane obciążenie mechaniczne z kontrolowanym wzrostem temperatury.
Próbkę umieszcza się w aparaturze, a końcówka wgłębnika styka się z jej powierzchnią. Układ obciążający zapewnia nominalną siłę właściwą dla wybranego wariantu metody. Następnie próbka jest ogrzewana z określoną szybkością. Gdy materiał mięknie, wgłębnik stopniowo zagłębia się w powierzchnię. Odczyt temperatury przy penetracji 1 mm stanowi wynik VST dla danego wariantu badania.
Metoda nie mierzy gwałtownego „przejścia” całego tworzywa w ciecz. Rejestruje zachowanie próbki pod konkretnym naciskiem i przy konkretnym tempie nagrzewania. Właśnie dlatego z kodu metody nie wolno usuwać informacji o sile i szybkości ogrzewania.
Co faktycznie jest mierzone?
Temperatura w chwili osiągnięcia zdefiniowanej penetracji. To kryterium mechaniczno-termiczne, a nie bezpośredni pomiar temperatury topnienia.
Cztery warianty
A50, B50, A120 i B120 — jak czytać oznaczenia?
ISO 306:2022 określa dwa poziomy siły oraz dwie szybkości ogrzewania, co daje cztery kombinacje badawcze.
A50
Nominalna siła 10 N i szybkość ogrzewania 50 °C/h.
B50
Nominalna siła 50 N i szybkość ogrzewania 50 °C/h.
A120
Nominalna siła 10 N i szybkość ogrzewania 120 °C/h.
B120
Nominalna siła 50 N i szybkość ogrzewania 120 °C/h.
Litera A albo B nie jest klasą jakości tworzywa. Określa poziom siły stosowanej w teście. Podobnie liczba 50 lub 120 nie jest wynikiem próbki, lecz szybkością wzrostu temperatury. Oznaczenia powinny być traktowane jak część wyniku: „VST metodą A50” to inna informacja niż „VST metodą B120”.
Porównując karty techniczne, warto od razu sprawdzić, czy producenci stosowali ten sam wariant. Różnica kodu metody jest wystarczającym powodem, aby nie zestawiać samych temperatur bez dodatkowej analizy.
Aparatura
Co musi kontrolować stanowisko do badania VST?
Powtarzalność zależy nie tylko od próbki, ale również od stabilnego obciążenia, pomiaru penetracji i kontrolowanego ogrzewania.
Stanowisko zawiera układ podtrzymujący próbkę, pręt z końcówką wgłębnika, obciążenie, urządzenie do pomiaru przemieszczenia oraz czujnik temperatury. W praktycznych systemach laboratoryjnych ciepło może być przekazywane przez kontrolowane medium grzewcze albo odpowiednio zaprojektowany układ bezpośredniego ogrzewania. Niezależnie od konstrukcji najważniejsze jest spełnienie wymagań metody i zapewnienie równomiernego, kontrolowanego wzrostu temperatury.
Pomiar przemieszczenia musi wiarygodnie wskazać moment osiągnięcia kryterium 1 mm. Równie ważna jest zgodność rzeczywistej siły działającej na próbkę i poprawność pomiaru temperatury. Aparatura powinna być utrzymywana, sprawdzana i wzorcowana zgodnie z procedurą laboratorium oraz wymaganiami stosowanej normy.
Próbka
Dlaczego geometria i sposób przygotowania próbki mają znaczenie?
VST jest wynikiem próbki o określonych cechach, dlatego nie można pomijać informacji o jej pochodzeniu i przygotowaniu.
Próbki mogą być przygotowane z materiału formowanego lub wycięte z odpowiedniego wyrobu, jeżeli sposób ich uzyskania spełnia wymagania metody. Grubość, płaskość powierzchni, stan krawędzi i odległość punktu penetracji od brzegu wpływają na warunki mechaniczne pod wgłębnikiem. Stosowanie przypadkowego fragmentu wyrobu bez kontroli geometrii może zniszczyć porównywalność wyników.
Znaczenie ma również historia materiału. Sposób przetwórstwa, kierunek płynięcia, naprężenia własne, udział dodatków, napełniaczy i modyfikatorów mogą zmieniać reakcję próbki na ogrzewanie i nacisk. Dlatego raport powinien identyfikować materiał i sposób przygotowania próbki w takim zakresie, aby wynik można było odtworzyć i właściwie zinterpretować.
Kondycjonowanie
Jak przygotować tworzywo przed pomiarem?
Warunki przed badaniem powinny być kontrolowane, szczególnie gdy materiał reaguje na wilgotność lub temperaturę przechowywania.
ISO 291:2008 określa standardowe atmosfery do kondycjonowania i badania tworzyw. Nie oznacza to, że dla każdego materiału zawsze wystarczy ten sam prosty schemat. Wymagania konkretnej metody, specyfikacji materiałowej albo uzgodnionej procedury mogą wskazywać dodatkowe warunki. Kluczowe jest, aby sposób kondycjonowania był znany i jednakowy dla porównywanych serii.
Jeżeli próbki pochodzą z różnych partii albo były przechowywane w różnych warunkach, wynik może odzwierciedlać nie tylko sam materiał, ale także jego historię środowiskową. Z tego powodu protokół powinien odnotować co najmniej identyfikację próbki, sposób przygotowania, warunki kondycjonowania oraz wariant ISO 306 zastosowany w pomiarze.
Procedura
Jak wygląda przebieg pomiaru krok po kroku?
Logika badania jest prosta, ale wiarygodny wynik wymaga kontroli każdego etapu.
- Zidentyfikuj próbkę. Zapisz materiał, partię, sposób przygotowania i istotne cechy próbki.
- Wybierz wariant metody. Ustal A50, B50, A120 albo B120 zgodnie z wymaganiem dokumentacji lub planu badania.
- Przygotuj aparaturę. Sprawdź układ obciążenia, penetracji i pomiaru temperatury.
- Umieść próbkę i wgłębnik. Kontakt musi odpowiadać wymaganej geometrii i położeniu.
- Zastosuj właściwą siłę. A odpowiada nominalnie 10 N, a B 50 N.
- Rozpocznij kontrolowane ogrzewanie. Szybkość wynosi 50 °C/h albo 120 °C/h zgodnie z kodem metody.
- Śledź penetrację. Układ rejestruje zagłębianie się końcówki w mięknący materiał.
- Zapisz temperaturę przy kryterium. Wynik VST odpowiada osiągnięciu penetracji 1 mm.
Raportowanie
Jak poprawnie zapisać wynik VST?
Sama temperatura bez wariantu metody jest niepełną informacją.
Wynik należy przedstawiać w stopniach Celsjusza wraz z oznaczeniem zastosowanego wariantu, na przykład jako VST według ISO 306 metodą A50. W raporcie powinny znaleźć się także informacje pozwalające ocenić porównywalność: identyfikacja materiału i próbki, sposób jej przygotowania, warunki kondycjonowania, istotne ustawienia aparatury oraz liczba badanych próbek zgodna z procedurą.
Jeżeli karta techniczna podaje jedynie „Vicat 90 °C”, bez informacji o metodzie, warto potraktować ten zapis jako niepełny do precyzyjnego porównania. Producent może posiadać szczegółową metodologię w pełnej dokumentacji. Dla decyzji technicznej ważne jest więc nie tylko „ile stopni”, ale również „jak to zmierzono”.
Dobra praktyka
Zapisuj razem: numer normy, wydanie, kod metody, temperaturę, identyfikację próbki i warunki przygotowania. Taki zestaw ogranicza ryzyko porównywania danych pochodzących z różnych procedur.
Interpretacja
Co można, a czego nie można wywnioskować z VST?
VST jest użytecznym wskaźnikiem porównawczym, ale nie opisuje całego zachowania tworzywa w temperaturze.
Wyższy wynik VST w tej samej metodzie może wskazywać, że dana próbka zaczyna szybko mięknąć przy wyższej temperaturze niż próbka porównawcza. Nie oznacza to jednak automatycznie, że gotowy produkt będzie bezpiecznie pracował do tej temperatury. W realnym zastosowaniu występują inne naprężenia, długotrwałe obciążenie, cykle cieplne, kontakt z chemikaliami, promieniowanie, wilgoć oraz geometria części.
Nie należy również przeliczać VST na temperaturę topnienia, zeszklenia czy HDT. Każdy z tych parametrów jest wyznaczany inną metodą i odpowiada na inne pytanie. Najbardziej wiarygodne zastosowanie VST to kontrola jakości, porównanie gatunków materiałowych i wsparcie wstępnej selekcji materiałów, zawsze razem z pozostałymi właściwościami.
Źródła różnic
Co może wpływać na temperaturę mięknienia Vicata?
Na wynik oddziałują zarówno właściwości materiału, jak i warunki przygotowania oraz wykonania badania.
Gatunek i receptura
Różne odmiany tego samego polimeru mogą zawierać inne dodatki, napełniacze i modyfikatory.
Przetwórstwo
Historia cieplna i sposób formowania mogą zmieniać strukturę i naprężenia w próbce.
Warunki próbki
Geometria, powierzchnia, kondycjonowanie i wilgotność mogą wpływać na porównywalność.
Wariant metody
Siła 10 lub 50 N oraz ogrzewanie 50 lub 120 °C/h są integralną częścią wyniku.
Właśnie z tego powodu katalogowe wartości dla dwóch produktów o podobnej nazwie tworzywa nie muszą być identyczne. Jeżeli celem jest zamiana jednego gatunku na drugi, VST powinno być tylko jednym z punktów porównania obok właściwości mechanicznych, reologicznych, wymiarowych, chemicznych i wymagań konkretnego zastosowania.
VST a HDT
Czym Vicat różni się od temperatury ugięcia pod obciążeniem?
Oba badania wykorzystują rosnącą temperaturę i obciążenie, lecz mają inną geometrię oraz inne kryterium końcowe.
ISO 306 określa VST na podstawie penetracji powierzchni próbki wgłębnikiem. Z kolei ISO 75-1:2020 opisuje ogólną metodę temperatury ugięcia pod obciążeniem, w której próbka jest poddawana zginaniu przy trzypunktowym podparciu i określonym naprężeniu. ISO 75-2:2013 określa szczegółowe poziomy naprężeń dla tworzyw i ebonitu.
HDT bada więc odpowiedź belki na zginanie w podwyższonej temperaturze, a Vicat — lokalną penetrację pod ustaloną siłą. Parametry mogą być używane obok siebie w kartach materiałowych, ale nie są zamienne. Jeżeli specyfikacja wymaga VST, wynik HDT nie spełnia tego samego kryterium i odwrotnie.
Nie porównuj nazw zamiast metod
„Odporność cieplna” to pojęcie ogólne. Do rzetelnej oceny trzeba wskazać konkretny test, normę i warunki obciążenia.
Zastosowanie praktyczne
Do czego przydaje się VST w ocenie termoplastów?
Parametr pomaga porządkować dane materiałowe i kontrolować powtarzalność, ale nie zastępuje projektu wyrobu.
W kontroli jakości VST może służyć do porównania partii materiału, jeżeli próbki i procedura są utrzymywane w tych samych warunkach. W rozwoju produktu wynik pomaga wstępnie odróżnić materiały, które zaczynają szybko mięknąć w różnych zakresach temperatur. W analizie kart technicznych VST jest dodatkowym punktem odniesienia obok modułu, wytrzymałości, udarności, gęstości, MFR/MVR i innych parametrów.
Dla użytkownika gotowego produktu ważna jest inna zasada: nie wolno przenosić katalogowej VST granulatu lub próbki na gotowy element bez sprawdzenia jego konstrukcji i warunków pracy. Cienka osłona, pojemnik, element obciążony czy część narażona na długie grzanie mogą zachowywać się inaczej niż próbka w krótkim, znormalizowanym teście.
Produkty polecane
Produkty polecane
Poniżej pokazano przykłady gotowych wyrobów wykonanych z różnych tworzyw termoplastycznych. Są one jedynie ilustracją zastosowań materiałów — nie są próbkami laboratoryjnymi i nie należy przypisywać im wartości VST ani zgodności z ISO 306 bez odpowiedniej dokumentacji technicznej.

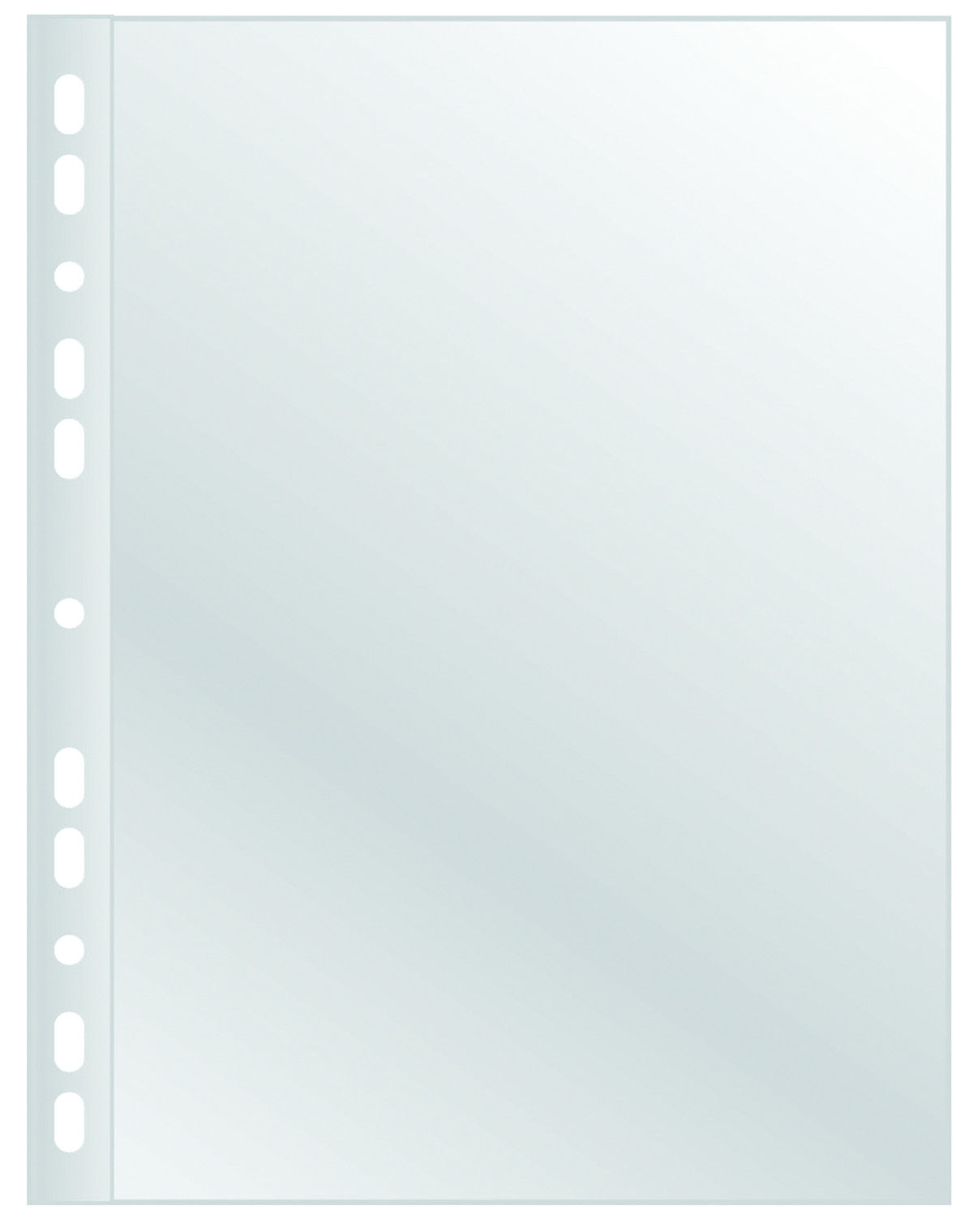

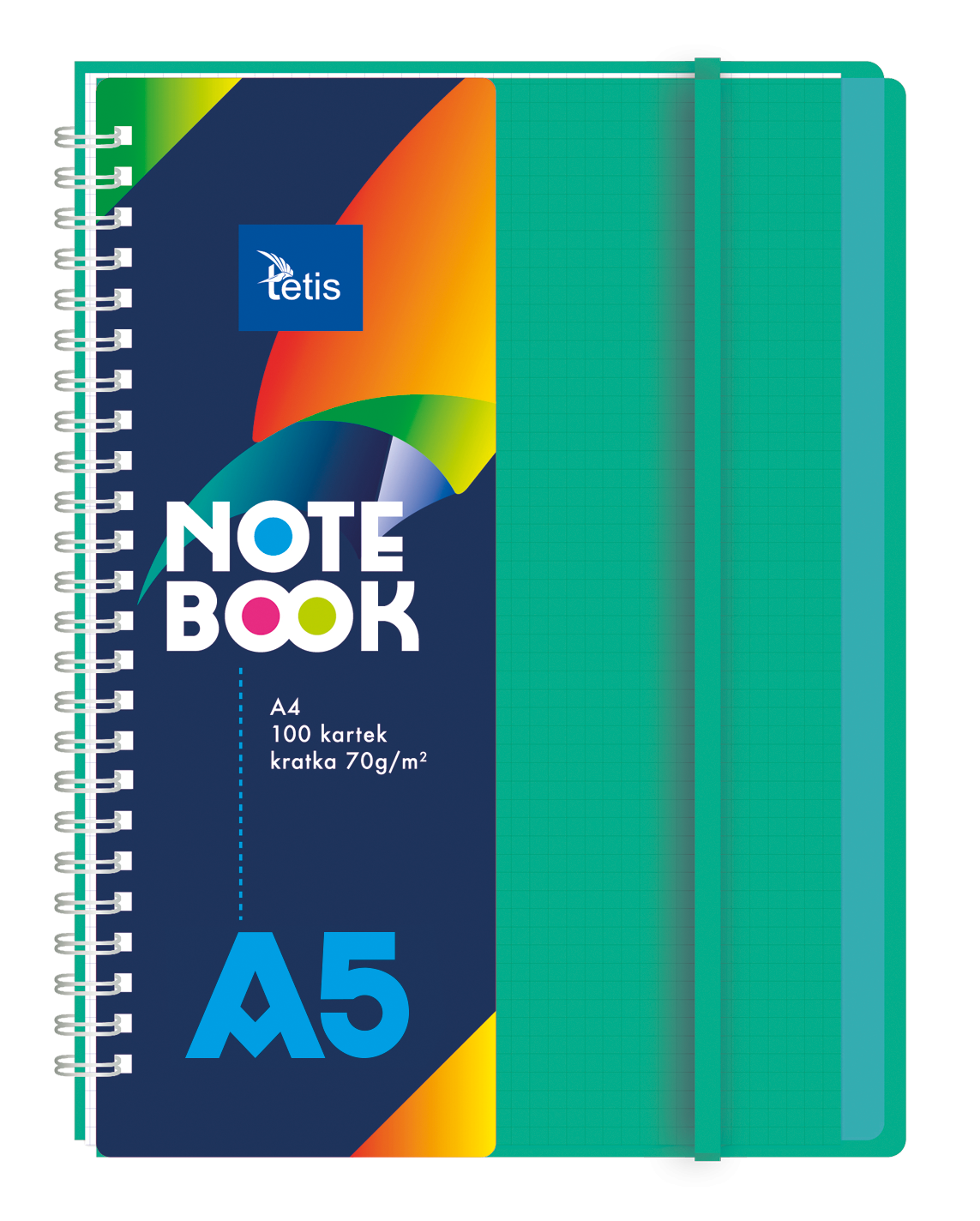

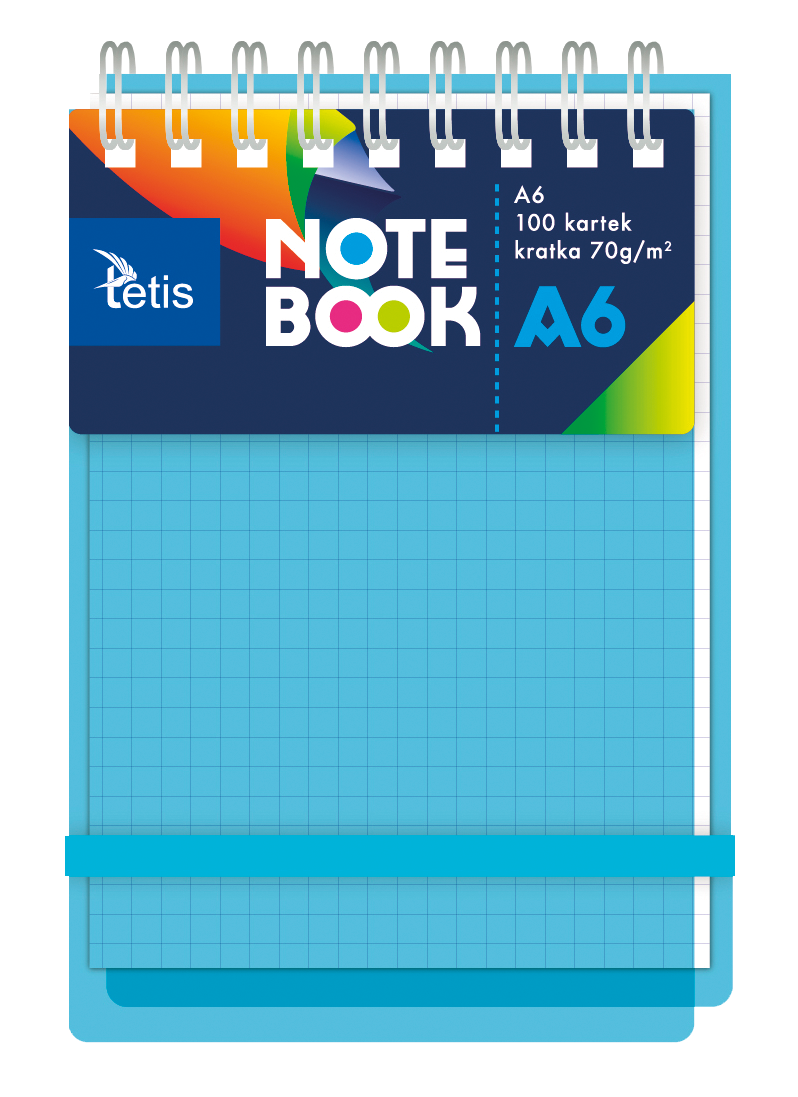

Przykłady wyrobów z polipropylenu (PP). Polipropylen jest termoplastem, ale sama informacja „PP” w nazwie produktu nie mówi nic o recepturze, gatunku ani wartości VST. Poniższe pozycje są przykładami gotowych wyrobów i nie są próbkami do badania ISO 306.

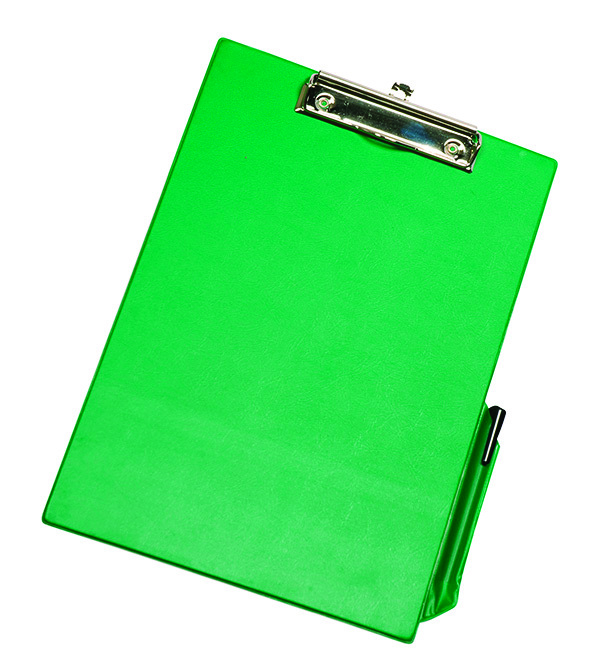

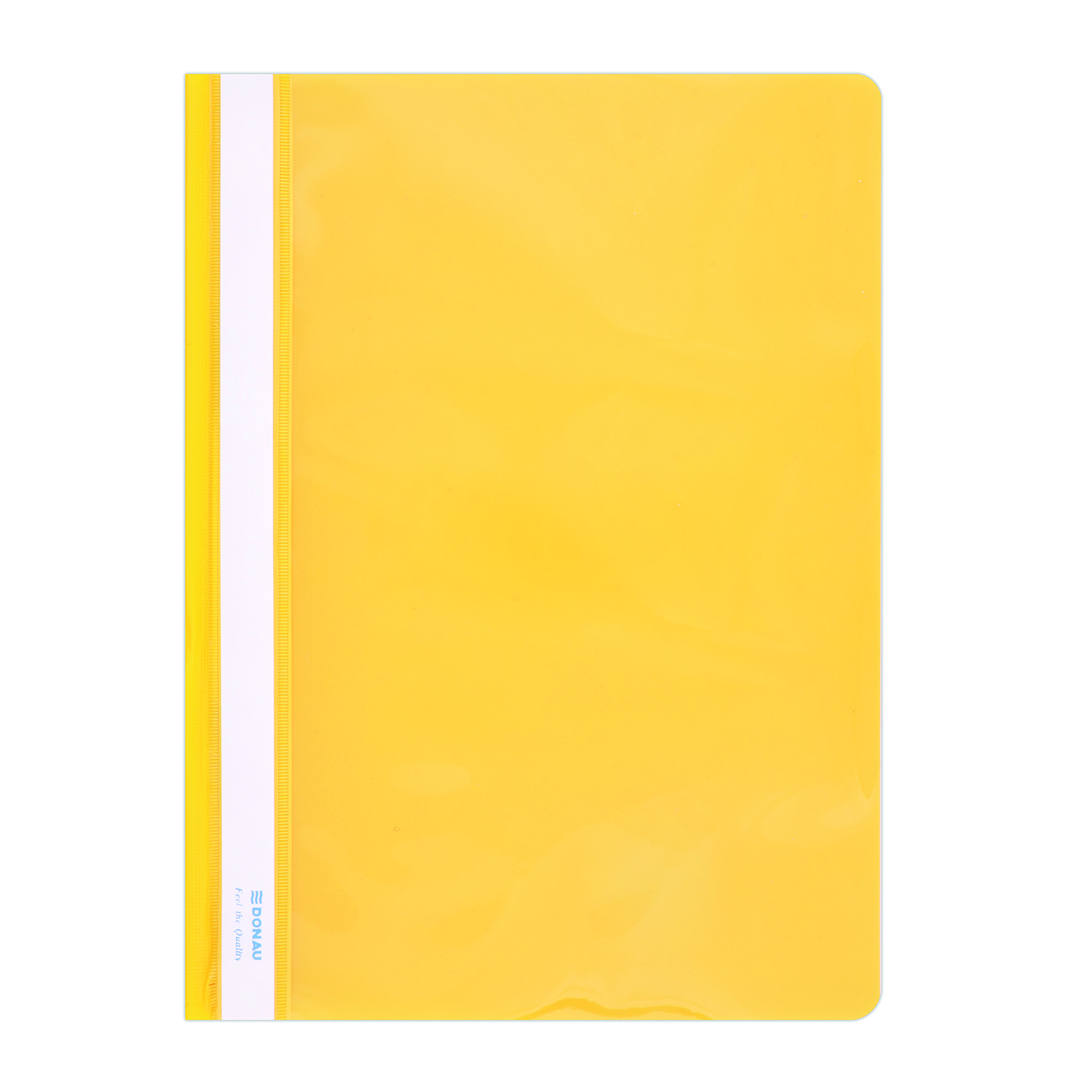

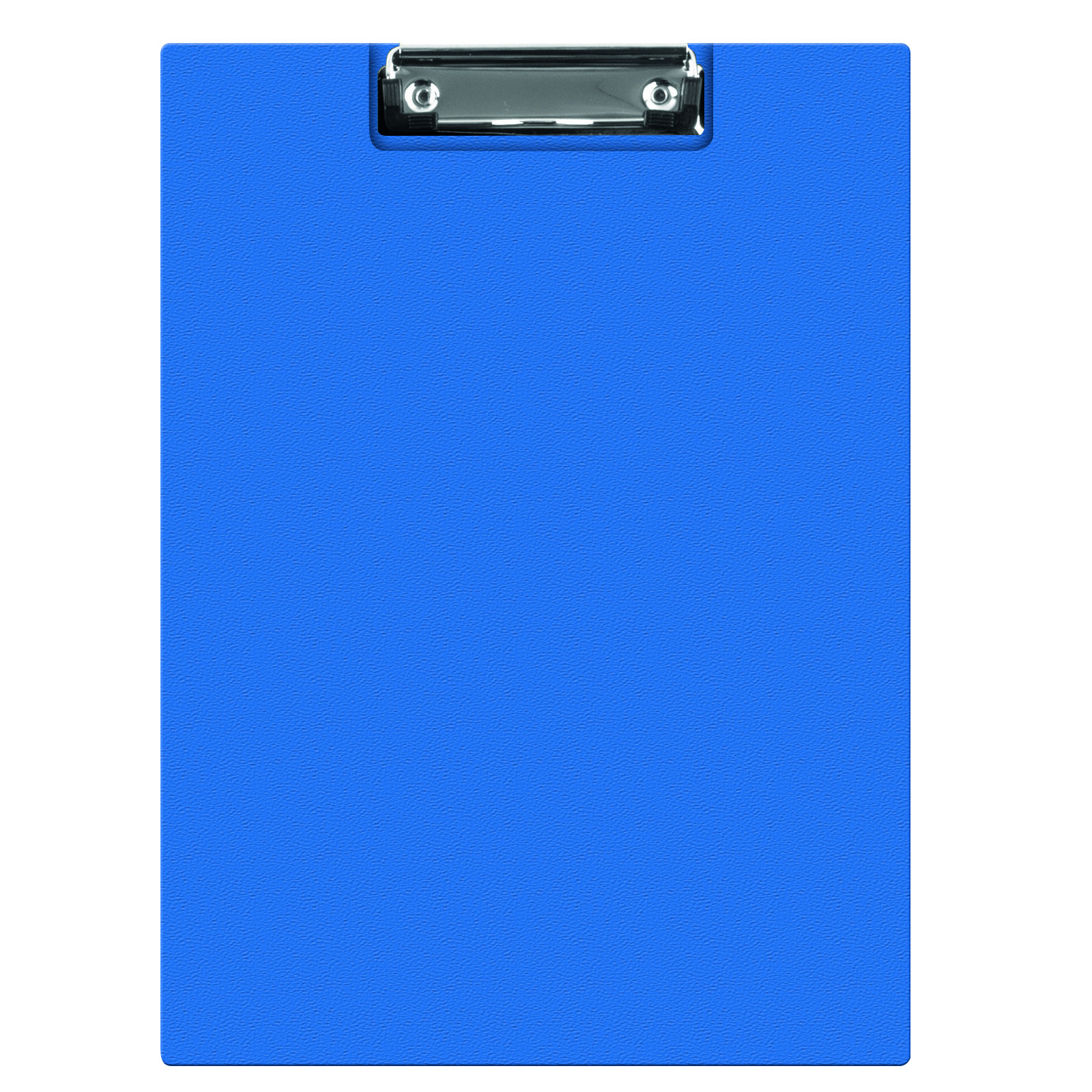

Przykłady wyrobów z PVC. Nazwa materiału pomaga powiązać produkt z rodziną termoplastów, lecz bez karty materiałowej i wyniku badania nie wolno przypisywać wyrobowi temperatury mięknienia Vicata ani określonej klasy odporności cieplnej.

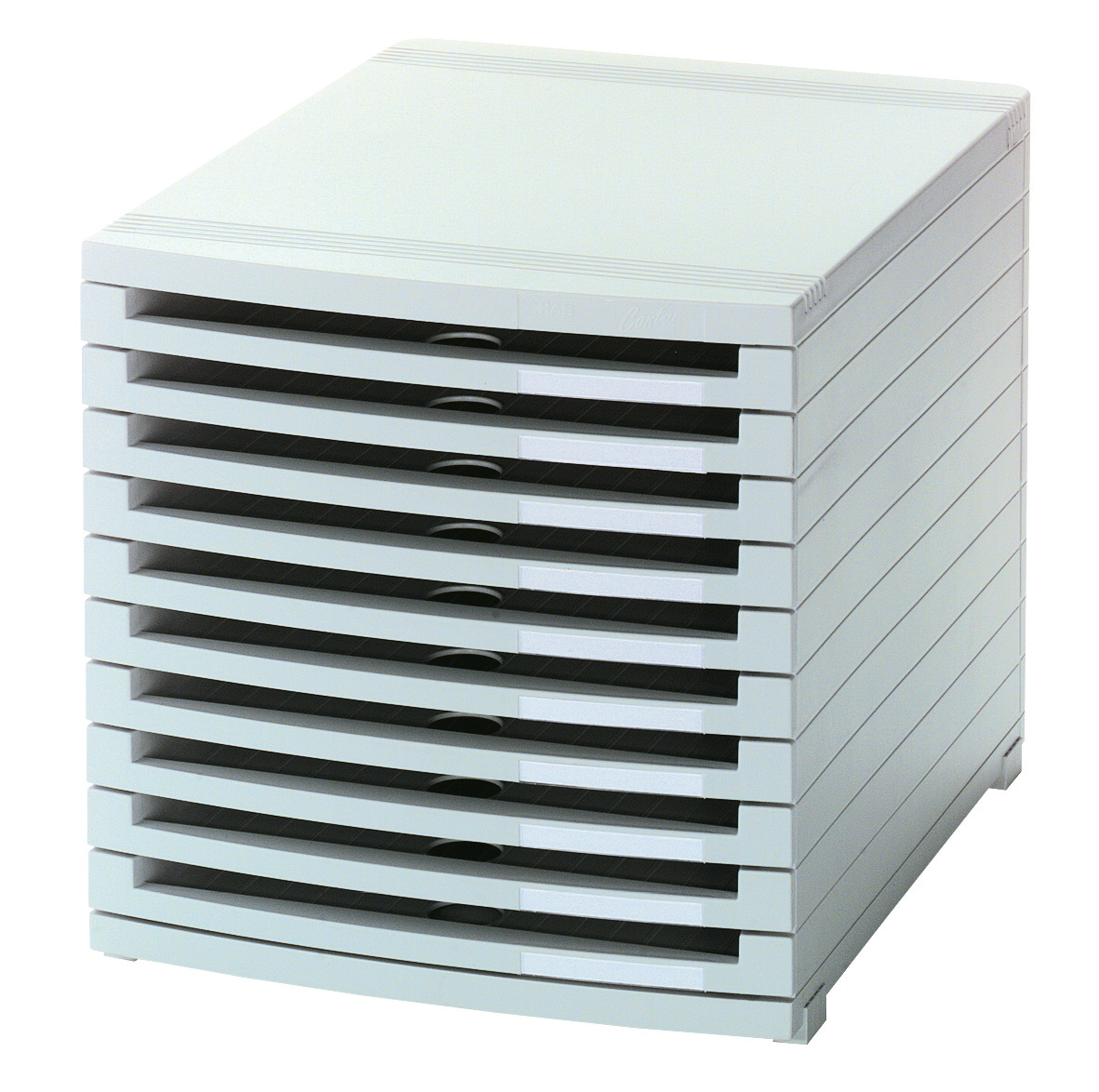

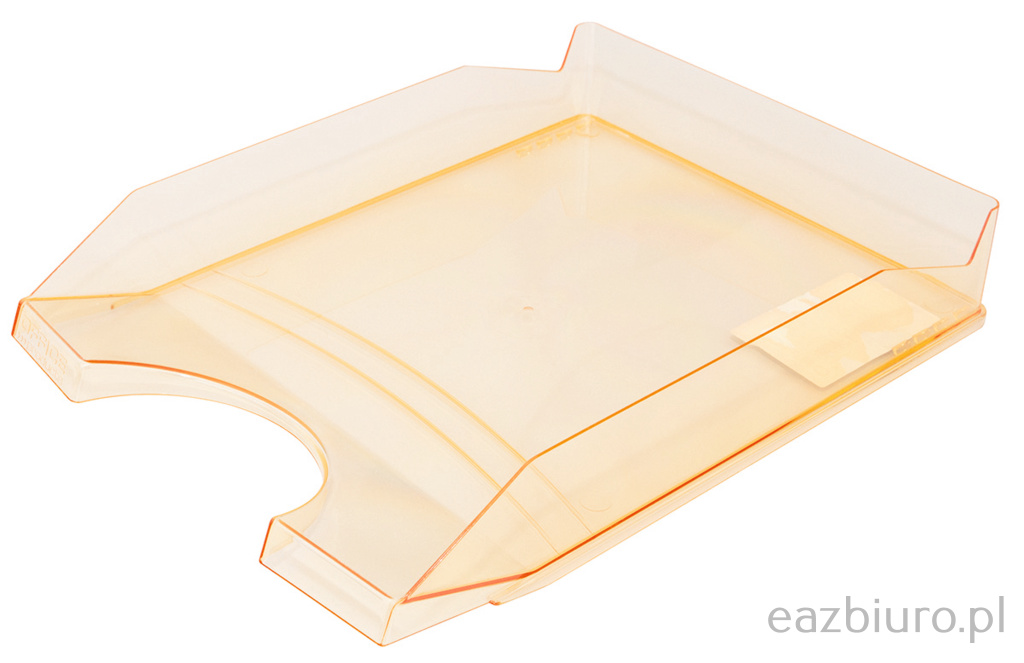

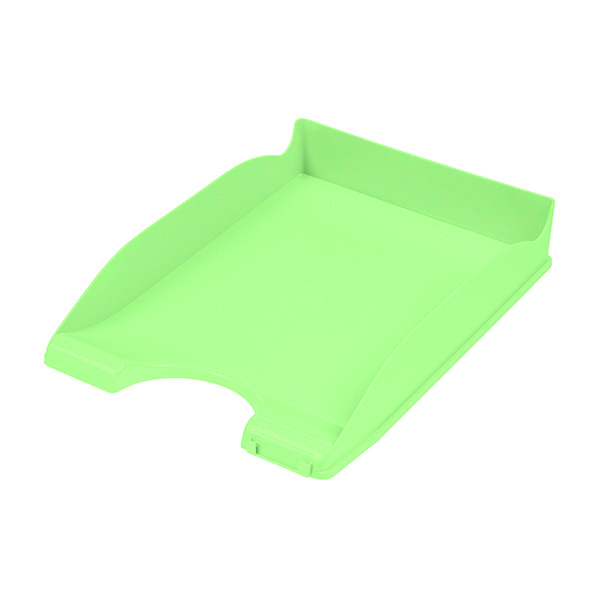

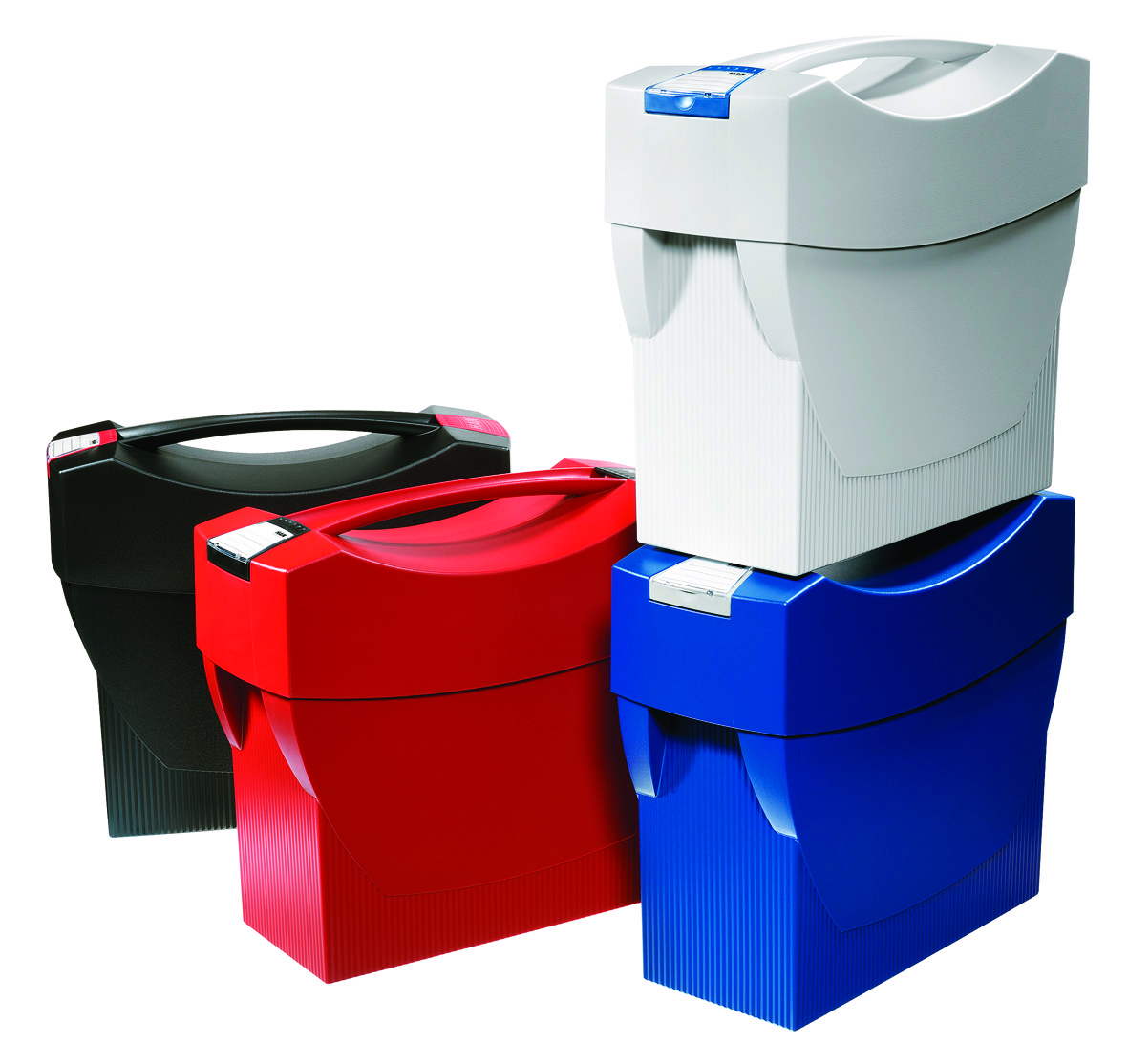

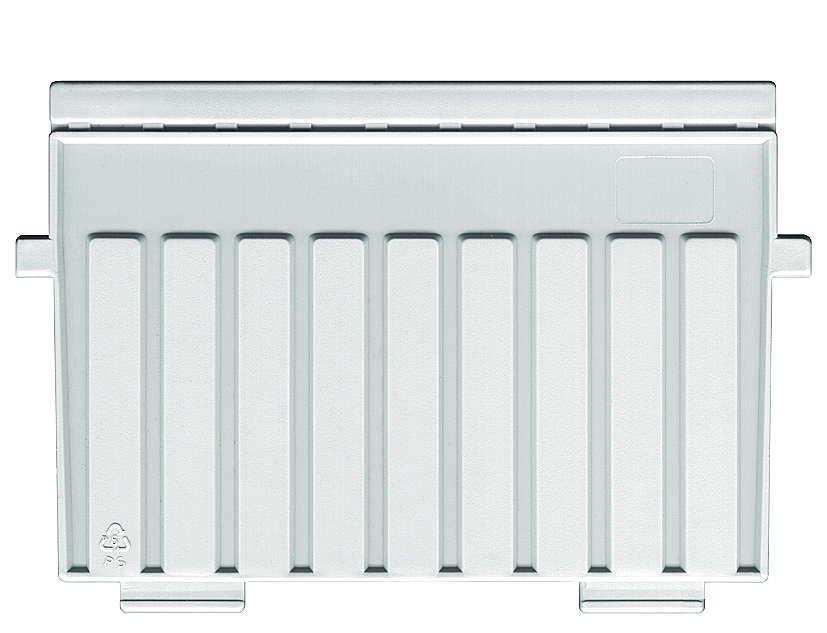

Przykłady wyrobów z polistyrenu. Geometria gotowego wyrobu, dodatki i historia przetwarzania różnią się od znormalizowanej próbki. Dlatego VST należy odczytywać z wiarygodnych danych dla konkretnego materiału, a nie szacować na podstawie samej nazwy tworzywa.

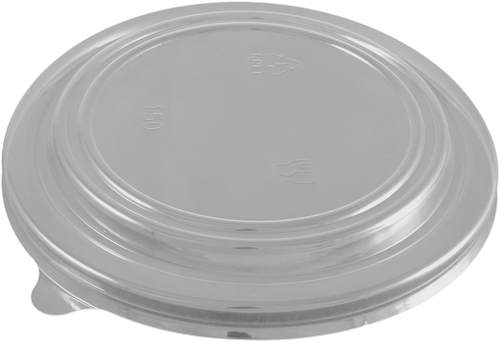

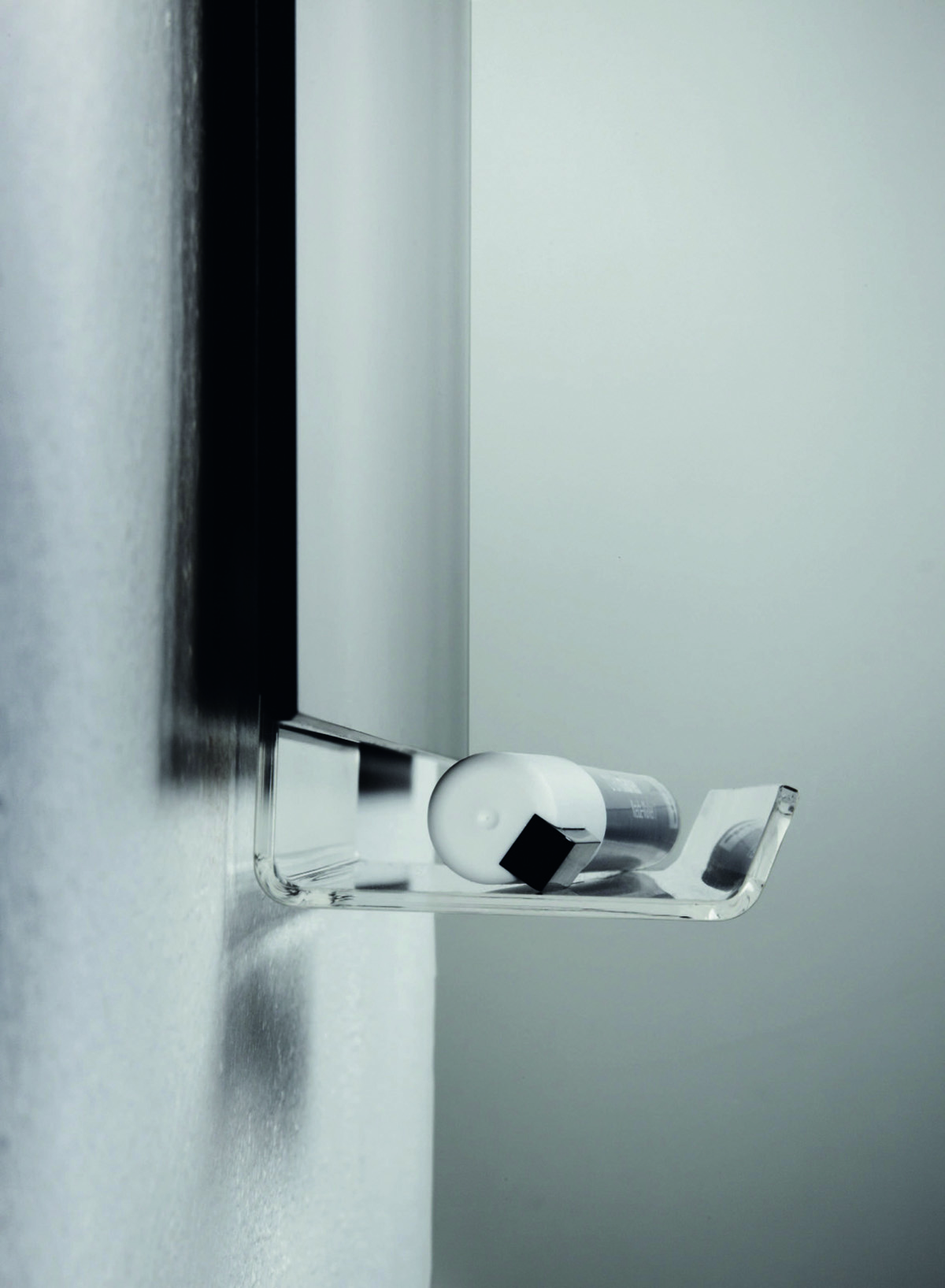

Inne przykłady wyrobów z tworzyw termoplastycznych. W tej grupie znajdują się wyroby z rPET, akrylu oraz połączeń polistyrenu i PP. Zestaw ma charakter ilustracyjny: bez danych technicznych konkretnego materiału nie należy przypisywać tym produktom zgodności z ISO 306 ani określonej wartości VST.
FAQ
Najczęstsze pytania o temperaturę mięknienia Vicata
Najważniejsze jest rozróżnienie wyniku VST od innych temperatur charakterystycznych oraz zachowanie pełnego kodu metody.
Czy ISO 306:2022 jest nadal aktualnym wydaniem?
Tak. ISO 306:2022 ma status opublikowanej normy międzynarodowej. ISO wskazuje jednocześnie etap 90.92, czyli rewizję, oraz rozwijany projekt ISO/CD 306 wydania 7. Projekt nie zastępuje opublikowanej normy, dopóki nowe wydanie nie zostanie opublikowane.
Co oznacza temperatura mięknienia Vicata?
To temperatura wyznaczana w znormalizowanym badaniu termoplastu, gdy standardowy wgłębnik osiąga określoną penetrację próbki podczas kontrolowanego ogrzewania i obciążenia. Wynik służy przede wszystkim do porównań wykonywanych tą samą metodą.
Czym różnią się metody A50, B50, A120 i B120?
Litera określa nominalną siłę: A oznacza 10 N, a B 50 N. Liczba określa szybkość ogrzewania: 50 °C/h albo 120 °C/h. To cztery odrębne warunki badania, dlatego oznaczenie metody powinno towarzyszyć wynikowi.
Czy VST jest temperaturą topnienia tworzywa?
Nie. VST opisuje zachowanie próbki podczas znormalizowanego wciskania wgłębnika w trakcie ogrzewania. Nie jest temperaturą topnienia ani automatycznie temperaturą zeszklenia.
Czy można porównywać wynik A50 z B50?
Nie należy traktować ich jako równoważnych danych, ponieważ zmienia się przyłożona siła. Rzetelne porównanie wymaga tego samego wariantu metody oraz zgodnych warunków przygotowania i badania próbki.
Czy szybkość ogrzewania 50 °C/h i 120 °C/h może zmienić wynik?
Tak. Szybkość ogrzewania jest elementem definicji metody ISO 306, dlatego wynik uzyskany przy 50 °C/h trzeba odróżniać od wyniku przy 120 °C/h.
Czy VST i HDT to ten sam parametr?
Nie. VST według ISO 306 opiera się na penetracji próbki wgłębnikiem, natomiast ISO 75 opisuje temperaturę ugięcia pod obciążeniem przy zginaniu. Wyniki odpowiadają innym warunkom mechaniczno-termicznym.
Czy VST można przyjąć jako maksymalną temperaturę pracy gotowego wyrobu?
Nie bez dodatkowych danych. Gotowy wyrób ma własną geometrię, obciążenia, czas ekspozycji, środowisko i wymagania bezpieczeństwa. VST jest właściwością uzyskaną w konkretnym badaniu materiałowym, a nie samodzielną granicą projektową dla każdego zastosowania.
Powiązane treści
Jakie właściwości tworzyw warto sprawdzić razem z VST?
Temperatura mięknienia jest tylko jednym parametrem. Pełniejsza ocena wymaga połączenia danych cieplnych z mechanicznymi i reologicznymi.
Właściwości przy rozciąganiu
Zobacz, jak ISO 527 opisuje zachowanie tworzyw podczas rozciągania.
Udarność Charpy
Poznaj dynamiczne badanie udarności według ISO 179-1:2026.
MFR i MVR
Sprawdź wskaźniki płynięcia termoplastów według ISO 1133-1.
Gęstość tworzyw
Zobacz metody oznaczania gęstości nieporowatych tworzyw.
Źródła
Podstawa merytoryczna i aktualność
Podstawą są przede wszystkim aktualne strony ISO. Techniczny opis przebiegu testu uzupełniono źródłem producenta aparatury laboratoryjnej; nie zastępuje ono tekstu normy.
ISO 306:2022
Plastics — Thermoplastic materials — Determination of Vicat softening temperature (VST). Aktualne opublikowane wydanie 6.
ISO/CD 306
Projekt wydania 7. W sierpniu 2026 r. ma status Under development, etap Committee Draft.
ISO 291:2008
Standardowe atmosfery do kondycjonowania i badania tworzyw.
ISO 75-1:2020
Ogólna metoda temperatury ugięcia pod obciążeniem — odrębny parametr od VST.
ISO 75-2:2013
Wymagania dotyczące temperatury ugięcia pod obciążeniem dla tworzyw i ebonitu.
ZwickRoell — Vicat softening temperature
Praktyczne objaśnienie aparatury, penetracji 1 mm i przebiegu badania ISO 306.
Aktualność sprawdzona 2026-08-24
ISO 306:2022 nadal ma status Published i jednocześnie jest przeznaczone do rewizji. ISO/CD 306 wydania 7 jest projektem w fazie opracowania i nie zastępuje jeszcze opublikowanej normy.
Checklista
10 punktów kontroli przed porównaniem wyników VST
Ta lista pozwala szybko sprawdzić, czy dwie wartości temperatury mięknienia można zestawić bez podstawowego błędu metodologicznego.
- Sprawdź numer i wydanie normy. Bieżącym opublikowanym wydaniem jest ISO 306:2022.
- Nie traktuj projektu ISO/CD 306 jak opublikowanej normy. To rozwijane wydanie 7.
- Zapisz kod metody. A50, B50, A120 i B120 oznaczają różne warunki badania.
- Porównaj siłę. A odpowiada 10 N, a B 50 N.
- Porównaj szybkość ogrzewania. 50 °C/h i 120 °C/h nie są tym samym wariantem.
- Sprawdź próbkę. Geometria, powierzchnia i sposób przygotowania powinny być zgodne z procedurą.
- Zweryfikuj kondycjonowanie. Warunki przed badaniem muszą być znane dla rzetelnego porównania.
- Nie mieszaj VST z HDT. ISO 306 i ISO 75 opisują różne kryteria mechaniczno-termiczne.
- Nie utożsamiaj VST z temperaturą pracy wyrobu. Gotowa część wymaga oceny w rzeczywistych obciążeniach i środowisku.
- Żądaj pełnych danych. Temperatura bez metody, materiału i warunków testu jest niewystarczająca do precyzyjnej decyzji.
