ISO 9184-1:2023 opisuje ogólną procedurę analizy składu włóknistego papieru, tektury i mas. Obejmuje wszystkie rodzaje mas oraz większość papierów i tektur, także materiały zawierające więcej niż jeden rodzaj włókien.
Stan: 2026-08-22
ISO 9184-1:2023 • fibre furnish analysis
Analiza składu włóknistego papieru, tektury i masy — ISO 9184-1:2023
Analiza składu włóknistego pozwala opisać, jakie rodzaje włókien tworzą badaną masę, papier lub tekturę i jak należy interpretować ich udział. Aktualna ISO 9184-1:2023 określa ogólną metodę badania, a pozostałe części serii opisują dobór barwień, wybrane testy barwne, współczynnik wagowy i masę liniową włókien (fibre coarseness). Metoda jest użyteczna w kontroli materiałów, ale wymaga właściwego przygotowania próbki, mikroskopii i doświadczenia analityka.
Produkty polecane
Definicja i cel
Co oznacza analiza składu włóknistego?
To badanie służące do rozpoznania włókien obecnych w masie, papierze lub tekturze oraz do opisania ich udziału w badanej próbce.
Gotowy papier może być wytwarzany z jednego rodzaju masy włóknistej albo z mieszaniny materiałów o różnym pochodzeniu i sposobie przerobu. Sama barwa, gramatura, gładkość czy sztywność arkusza nie ujawniają wiarygodnie składu włóknistego. Z tego powodu w analizie wykorzystuje się przygotowanie włókien do obserwacji, reakcje barwne i ocenę mikroskopową.
Wynik nie jest prostym „odczytem receptury”. Laboratorium identyfikuje cechy włókien oraz reakcje istotne dla wybranej metody i na tej podstawie klasyfikuje skład próbki. Im bardziej złożony materiał, tym większe znaczenie mają reprezentatywność próbki, doświadczenie analityka i świadomość ograniczeń metody.
Co daje wynik?
Analiza może pomóc odróżniać grupy włókien i rodzaje mas, oceniać mieszaniny oraz porównywać próbki. Nie zastępuje jednak danych producenta o certyfikacji, udziale recyklatu, pochodzeniu surowca ani właściwościach użytkowych gotowego wyrobu.
Norma i aktualność
ISO 9184-1:2023 — aktualna metoda ogólna
Oficjalny katalog ISO wskazuje wydanie 2 z 2023 r. jako opublikowaną wersję części 1 serii dotyczącej analizy składu włóknistego.
Wydanie 2
Normę opublikowano w styczniu 2023 r. Zastąpiła wycofaną ISO 9184-1:1990, dlatego w dokumentacji badania warto podawać pełny numer części i rok wydania.
Komitet ISO/TC 6
Norma należy do obszaru Paper, board and pulps. W katalogu ma kody ICS 85.040 i 85.060, odpowiadające masom włóknistym oraz papierowi i tekturze.
Nie wystarczy zapis „ISO 9184”
Seria obejmuje kilka części o różnych funkcjach. Część 1 jest metodą ogólną, natomiast kolejne części wspierają dobór i wykonanie barwień oraz ilościową interpretację włókien.
Struktura serii
Jaką rolę pełnią części ISO 9184-2 do ISO 9184-7?
Analiza składu włóknistego jest systemem powiązanych metod, a nie pojedynczym testem barwnym.
ISO 9184-2
To przewodnik po doborze testu barwnego. W katalogu ISO wydanie 1990 nadal jest publikowane; w 2026 r. znajduje się w przeglądzie systematycznym.
ISO 9184-3 do -5
Opisują odpowiednio test Herzberga, barwienie Graff „C” oraz test Lofton-Merritt. Każdy z nich ma inny zakres rozróżniania rodzajów mas i włókien.
ISO 9184-6 i -7
Część 6 dotyczy oznaczania masy liniowej włókien (fibre coarseness), a część 7 współczynnika wagowego używanego w analizie składu. Obie wersje z 1994 r. są w katalogu ISO oznaczone jako potwierdzone.
Stan serii trzeba sprawdzać przed badaniem, ponieważ część 1 ma nowe wydanie z 2023 r., a starsze części pozostają równolegle w użyciu i podlegają okresowym przeglądom. To ważne zwłaszcza w procedurach jakościowych, w których numer wydania jest elementem identyfikacji zastosowanej metody.
Zakres stosowania
Jakie próbki nadają się do analizy?
ISO 9184-1:2023 obejmuje wszystkie rodzaje mas włóknistych oraz większość papierów i tektur, w tym materiały złożone z więcej niż jednego rodzaju włókien.
W praktyce badanie może dotyczyć zarówno masy przed wytworzeniem arkusza, jak i gotowego papieru lub tektury. Znaczenie ma jednak możliwość rozdzielenia materiału do postaci, w której włókna można obserwować i prawidłowo barwić. Norma zwraca uwagę, że analiza powinna uwzględniać różne procesy wytwarzania mas, ponieważ sposób przerobu wpływa na cechy rozpoznawane podczas oceny.
Metoda jest mniej odpowiednia dla papierów i tektur silnie impregnowanych lub bardzo intensywnie zabarwionych, jeżeli nie da się ich rozproszyć albo odbarwić bez naruszenia budowy włókien lub reakcji barwnych. To ograniczenie jest kluczowe: przygotowanie próbki nie może usuwać problemu kosztem zniszczenia cech, które mają później służyć identyfikacji.
Przebieg badania
Jak wygląda ogólny przebieg analizy składu włóknistego?
Aktualna część 1 określa procedurę ogólną; szczegółowe barwienia i elementy ilościowe są rozdzielone pomiędzy dalsze części serii.
1. Próbka
Materiał powinien reprezentować badaną partię lub obiekt. Już na tym etapie trzeba odnotować, czy analizowany jest papier, tektura, masa czy materiał wielowarstwowy.
2. Włókna do obserwacji
Próbkę przygotowuje się tak, aby uzyskać włókna możliwe do rozdzielenia i oglądania. Sposób przygotowania nie może fałszować ich struktury ani późniejszych reakcji barwnych.
3. Barwienie i mikroskopia
Dobiera się odpowiednie barwienie, przygotowuje preparaty i porównuje obserwowane cechy z kryteriami właściwymi dla zastosowanego testu.
Następnie wykonuje się ocenę jakościową, a gdy cel badania tego wymaga — także ocenę ilościową. Dokładne wymagania dotyczące odczynników, preparatów, liczby obserwacji, obliczeń i raportowania trzeba stosować z legalnie pozyskanego, aktualnego tekstu norm. Niniejsza strona wyjaśnia logikę badania, a nie odtwarza pełnej procedury normatywnej.
Przygotowanie próbki
Dlaczego rozdzielenie włókien jest krytyczne?
Mikroskopowa identyfikacja jest wiarygodna tylko wtedy, gdy preparat pokazuje włókna w stanie pozwalającym ocenić ich cechy i reakcje.
Arkusz papieru jest zwartą strukturą utworzoną z włókien, dodatków, wypełniaczy, środków powierzchniowych i ewentualnych powłok. W analizie składu włóknistego trzeba doprowadzić materiał do postaci odpowiedniej do obserwacji, ale bez nadmiernego uszkodzenia włókien. Zbyt agresywne działanie może utrudnić rozpoznanie, natomiast niedostateczne rozdzielenie może powodować nakładanie się włókien i nierównomierne barwienie.
Jedna kartka nie zawsze jest jednorodna
Tektura, papier wielowarstwowy albo materiał z powłoką może zawierać warstwy o odmiennym składzie. Jeżeli celem jest porównanie warstw, ich połączenie w jedną próbkę może ukryć różnice. Sposób pobrania i przygotowania musi odpowiadać pytaniu badawczemu.
Testy barwne
Po co stosuje się różne barwienia włókien?
Reakcja barwna pomaga rozróżnić grupy włókien i rodzaje mas, ale jeden odczynnik nie rozwiązuje każdego przypadku.
ISO 9184-2 pełni funkcję przewodnika do wyboru właściwego testu. ISO 9184-3 opisuje test Herzberga, który według informacji ISO służy m.in. do jakościowego i ilościowego różnicowania mas chemicznych, mechanicznych i szmacianych oraz do rozpoznawania niektórych innych grup włókien. ISO 9184-4 opisuje barwienie Graff „C”, przeznaczone do identyfikacji wielu typowych włókien papierniczych i do szeregu rozróżnień między rodzajami mas.
ISO 9184-5 dotyczy testu Lofton-Merritt, którego zakres obejmuje wybrane rozróżnienia wśród chemicznych i półchemicznych mas z drewna iglastego. W praktyce dobór barwienia zależy więc od tego, jakiego rodzaju odpowiedzi oczekuje laboratorium. Niewłaściwie dobrany test może dać obraz prawidłowo wykonany technicznie, ale słabo odpowiadający celowi identyfikacji.
Ocena mikroskopowa
Dlaczego doświadczenie analityka ma tak duże znaczenie?
ISO wprost zaznacza przy barwieniu Graff „C”, że szeroka identyfikacja włókien wymaga dużego treningu i doświadczenia.
Obserwacja mikroskopowa łączy kilka rodzajów informacji: wygląd włókna, cechy morfologiczne, sposób uszkodzenia lub obróbki oraz reakcję na barwienie. Te elementy trzeba oceniać razem. Sam kolor preparatu nie jest etykietą, którą można mechanicznie przypisać do jednego surowca bez uwzględnienia całego obrazu.
Powtarzalność poprawia się przez stosowanie jednoznacznych kryteriów, materiałów odniesienia, ustalonego sposobu przygotowania preparatów i kontroli pracy analityków. W przypadkach granicznych przydatna jest druga ocena lub porównanie z próbkami referencyjnymi. Wynik powinien odzwierciedlać poziom pewności identyfikacji, a nie pozorną precyzję większą niż możliwości metody.
Identyfikacja jakościowa
Co można powiedzieć o rodzaju włókien?
Analiza jakościowa odpowiada przede wszystkim na pytanie, jakie grupy włókien lub rodzaje mas są obecne w preparacie.
W zależności od wybranego testu można rozróżniać m.in. masy chemiczne, mechaniczne, półchemiczne czy włókna pochodzące z innych grup surowcowych. Poszczególne barwienia mają jednak własne zakresy i wyjątki. Dlatego wynik powinien wskazywać, jaką metodą uzyskano identyfikację i do jakiego poziomu rozróżnienia jest ona uzasadniona.
Nie należy automatycznie rozszerzać wyniku na informacje, których badanie nie mierzy. Rozpoznanie grupy włókien nie jest tym samym co ustalenie dokładnego gatunku drzewa, procentu surowca z recyklingu, certyfikacji FSC/PEFC, pochodzenia geograficznego ani całej technologii wytwarzania papieru. Takie twierdzenia wymagają innych danych lub metod.
Ocena ilościowa
Dlaczego liczba obserwowanych włókien nie zawsze odpowiada udziałowi masowemu?
Różne rodzaje włókien mogą mieć odmienną masę przypadającą na jednostkę długości, dlatego proste zliczenie elementów nie musi bezpośrednio dawać proporcji wagowej.
ISO 9184-6
Ta część serii określa oznaczanie masy liniowej włókien (fibre coarseness). ISO wskazuje, że na tej podstawie można obliczać współczynnik wagowy użyteczny w analizie składu.
ISO 9184-7
Opisuje dwie metody wyznaczania współczynnika wagowego: przez porównanie z masą odniesienia albo przez obliczenie na podstawie masy liniowej włókien.
Cel przeliczenia
Współczynnik wagowy pomaga przejść od obserwacji mikroskopowych do interpretacji odpowiadającej udziałowi masowemu, gdy wymagają tego zasady analizy.
Nie ma podstaw, aby bez odpowiedniego współczynnika zamieniać każdy procent zliczeń na procent masowy. W sprawozdaniu trzeba jasno określić, jak wyprowadzono wartość ilościową i do czego ona się odnosi.
Ograniczenia
Kiedy wynik może być trudny do uzyskania lub interpretacji?
Największe ryzyko pojawia się wtedy, gdy przygotowanie próbki lub wygląd materiału zakłócają cechy potrzebne do identyfikacji.
- Silna impregnacja — może utrudniać rozdzielenie włókien bez zmiany ich struktury.
- Intensywne zabarwienie — może maskować reakcje testu barwnego, jeżeli odbarwienie wpływa na włókna.
- Powłoki i warstwy — mogą powodować, że próbka nie reprezentuje równomiernie całego wyrobu.
- Wysoki stopień obróbki włókien — może utrudniać ocenę cech morfologicznych lub zastosowanie metod ilościowych przewidzianych dla włókien bardziej zachowanych.
- Mieszanki wielu surowców — zwiększają ryzyko pominięcia rzadkiego składnika przy zbyt małej liczbie obserwacji.
Właśnie dlatego w analizie potrzebne są zarówno metoda normatywna, jak i ocena, czy konkretna próbka mieści się w jej realnym zakresie. Wynik poza zakresem nie staje się wiarygodny tylko dlatego, że wykonano go tym samym mikroskopem i odczynnikiem.
Interpretacja wyniku
Jak czytać raport z analizy składu włóknistego?
Dobry raport łączy identyfikację włókien z informacją o zastosowanej części normy, sposobie przygotowania i zakresie pewności.
Jeżeli wynik opisuje kilka grup włókien, warto rozróżnić obecność jakościową od udziału ilościowego. Wartość ilościowa powinna mieć jasno wskazaną podstawę obliczenia. Trzeba też zaznaczyć, czy materiał był jednorodny, czy analizowano oddzielne warstwy, a także czy występowały cechy ograniczające metodę, takie jak barwienie własne lub impregnacja.
Wynik nie opisuje całego produktu
Skład włóknisty to tylko jeden poziom informacji o papierze. Nie przesądza samodzielnie o gramaturze, białości, sztywności, chłonności, trwałości, jakości druku ani zgodności produktu z deklaracjami środowiskowymi. Te cechy wymagają osobnych danych i badań.
Kontrola jakości
Najczęstsze błędy w analizie włókien
Błąd może powstać przed mikroskopem, podczas barwienia albo na etapie przeliczania obserwacji.
- Niereprezentatywna próbka — wynik opisuje wybrany fragment, ale nie cały materiał.
- Złe rozdzielenie włókien — skupiska i nakładanie się elementów utrudniają identyfikację oraz zliczanie.
- Niewłaściwy test barwny — reakcja nie odpowiada pytaniu analitycznemu.
- Brak materiału odniesienia — podobne obrazy są interpretowane wyłącznie z pamięci operatora.
- Mylenie obecności z udziałem masowym — wynik jakościowy zostaje bez podstaw zamieniony w procent receptury.
- Brak informacji o ograniczeniach — intensywny kolor, powłoka lub impregnacja są pomijane w raporcie.
- Niepełne oznaczenie normy — samo „ISO 9184” nie wskazuje części ani wydania użytego w badaniu.
Najlepszą ochroną jest spójna procedura: kwalifikacja próbki, kontrolowane przygotowanie, właściwy test, uporządkowana obserwacja oraz raport, który oddziela to, co wykazano, od tego, czego metoda nie potwierdza.
Produkty polecane
Produkty polecane
Przykłady papierów, kartonów i tektur z przekazanego arkusza A-Z Biuro — bez przypisywania im niepotwierdzonego składu włóknistego.
Poniższe karty pochodzą wyłącznie z pliku biurowe(1).xlsx. Nie oznacza to, że dla tych konkretnych produktów wykonano analizę ISO 9184-1 ani że znamy ich rzeczywisty udział poszczególnych włókien. Nazwa handlowa, gramatura, kolor lub faktura nie są wynikiem badania składu włóknistego.

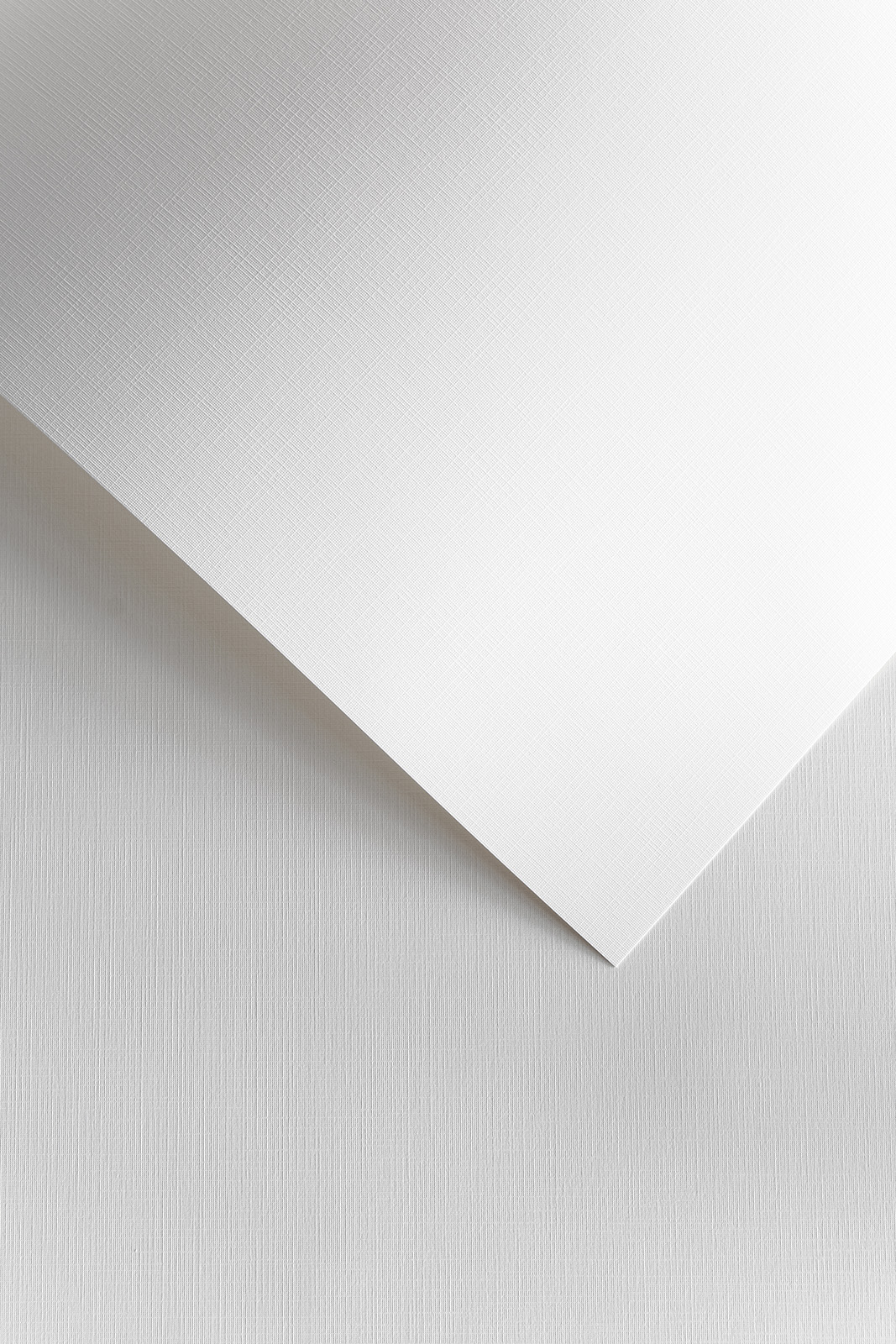

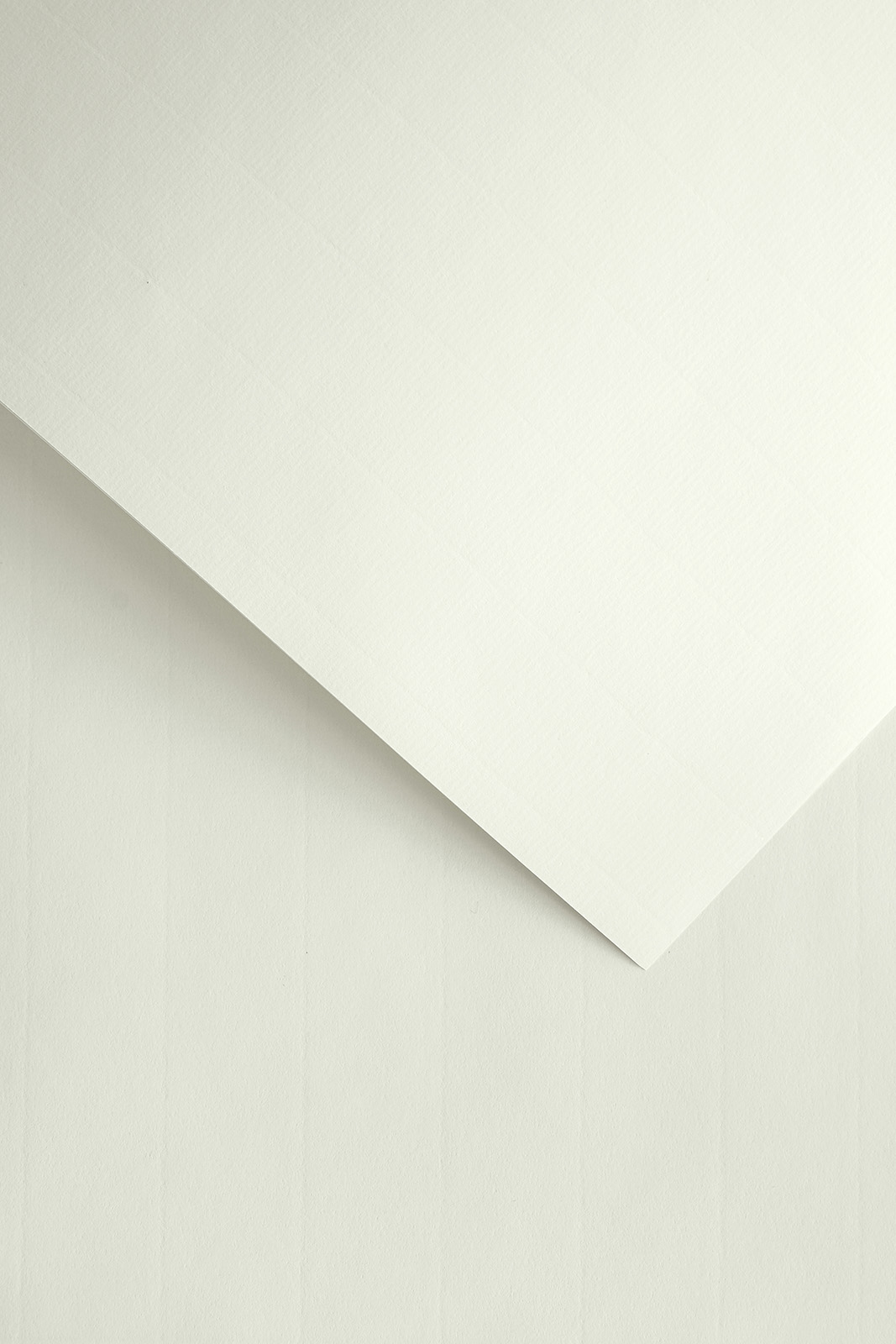

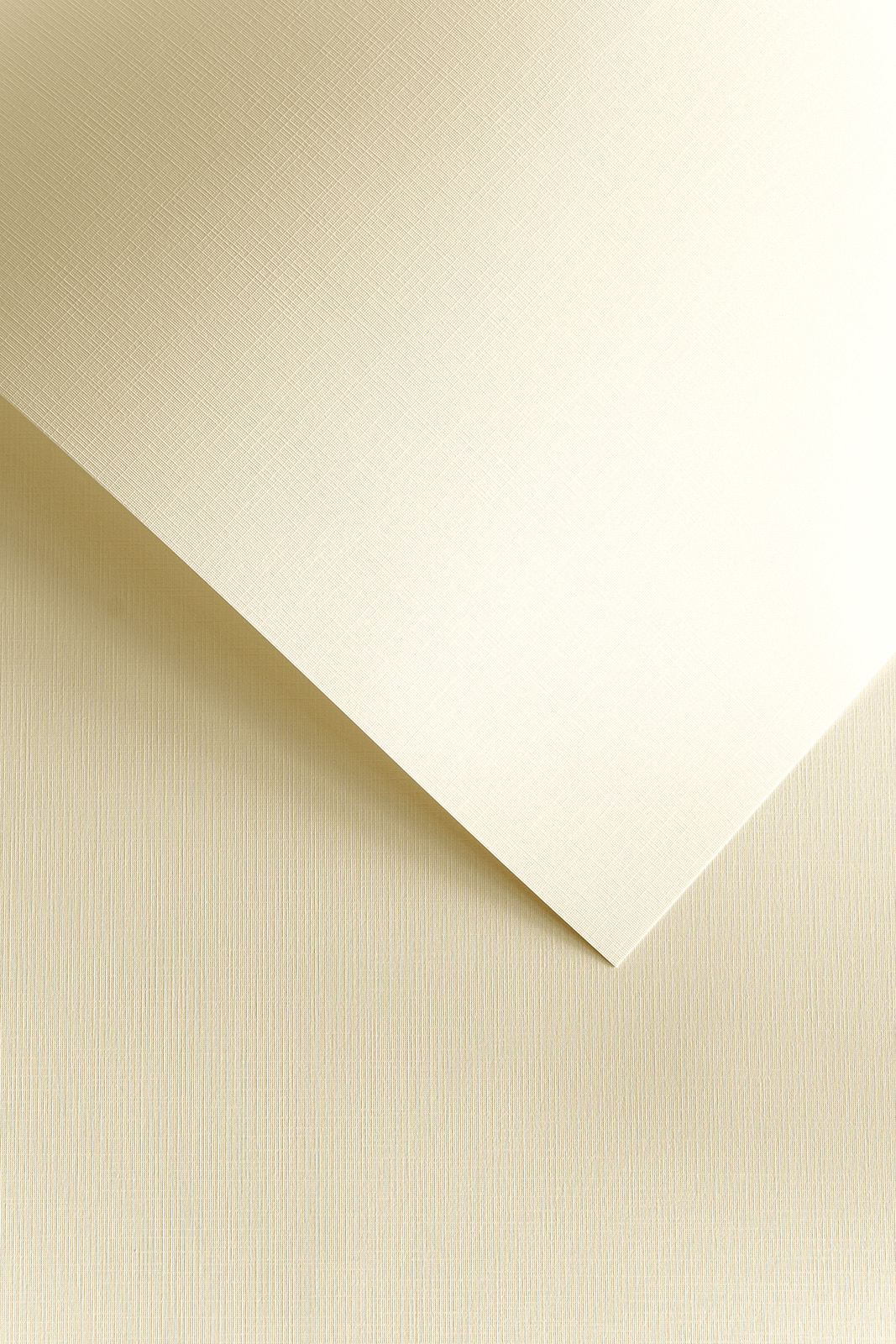

Papiery wizytówkowe o różnych fakturach. Powierzchnia „laid” lub „płótno” opisuje wygląd wyrobu, ale nie pozwala wiarygodnie wnioskować o rodzaju masy włóknistej bez badania.

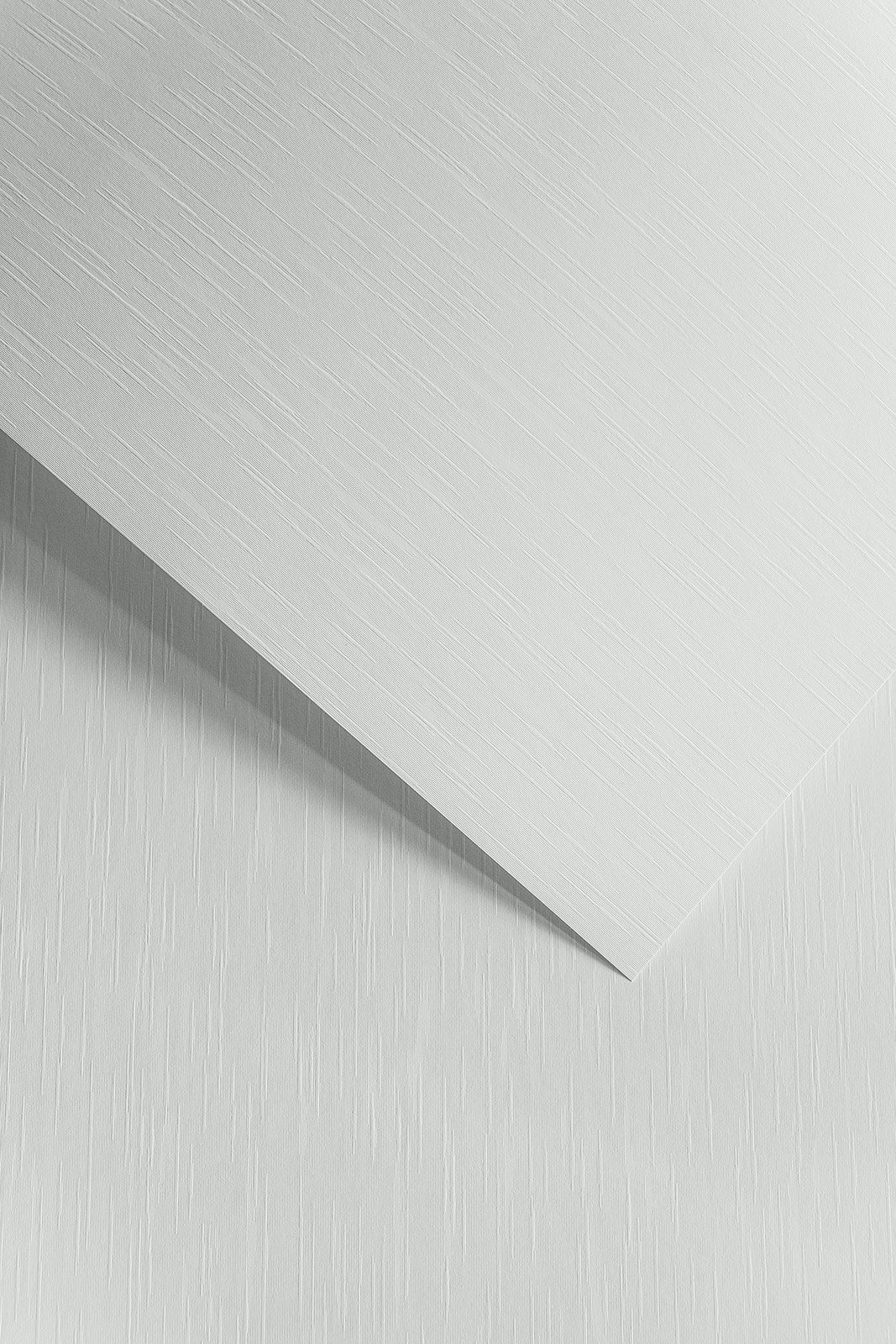

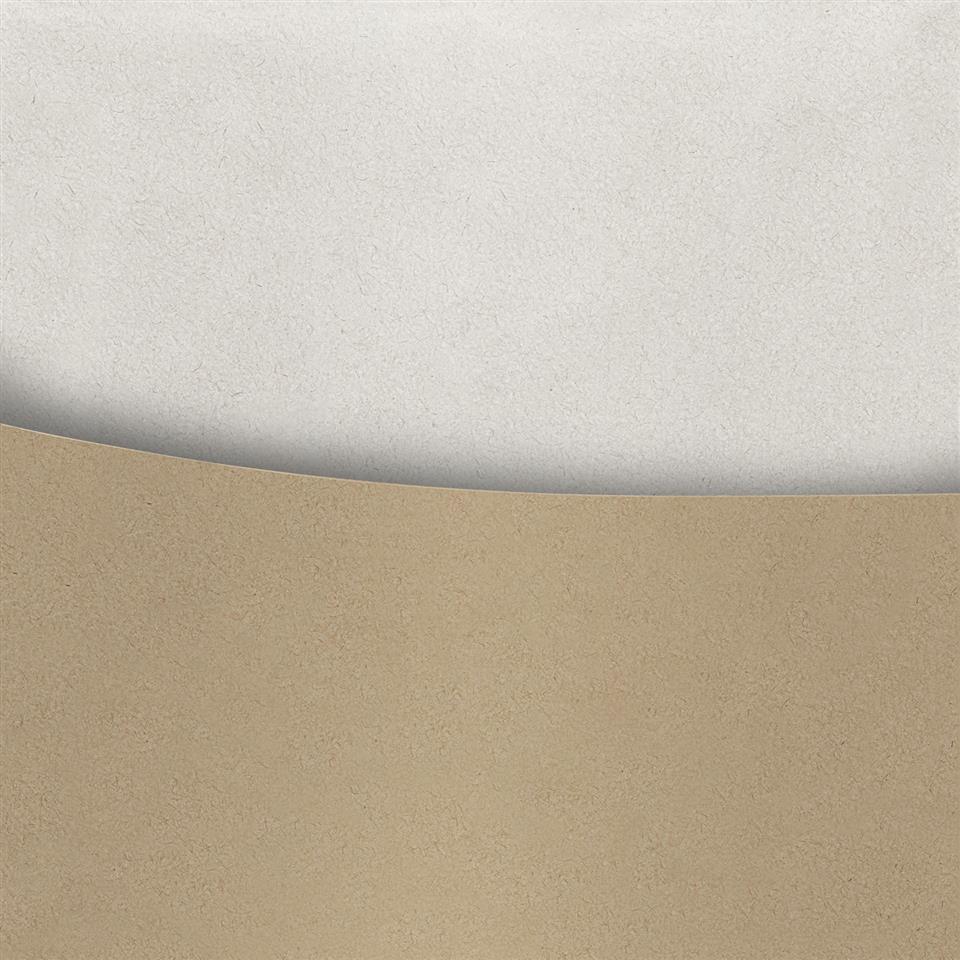

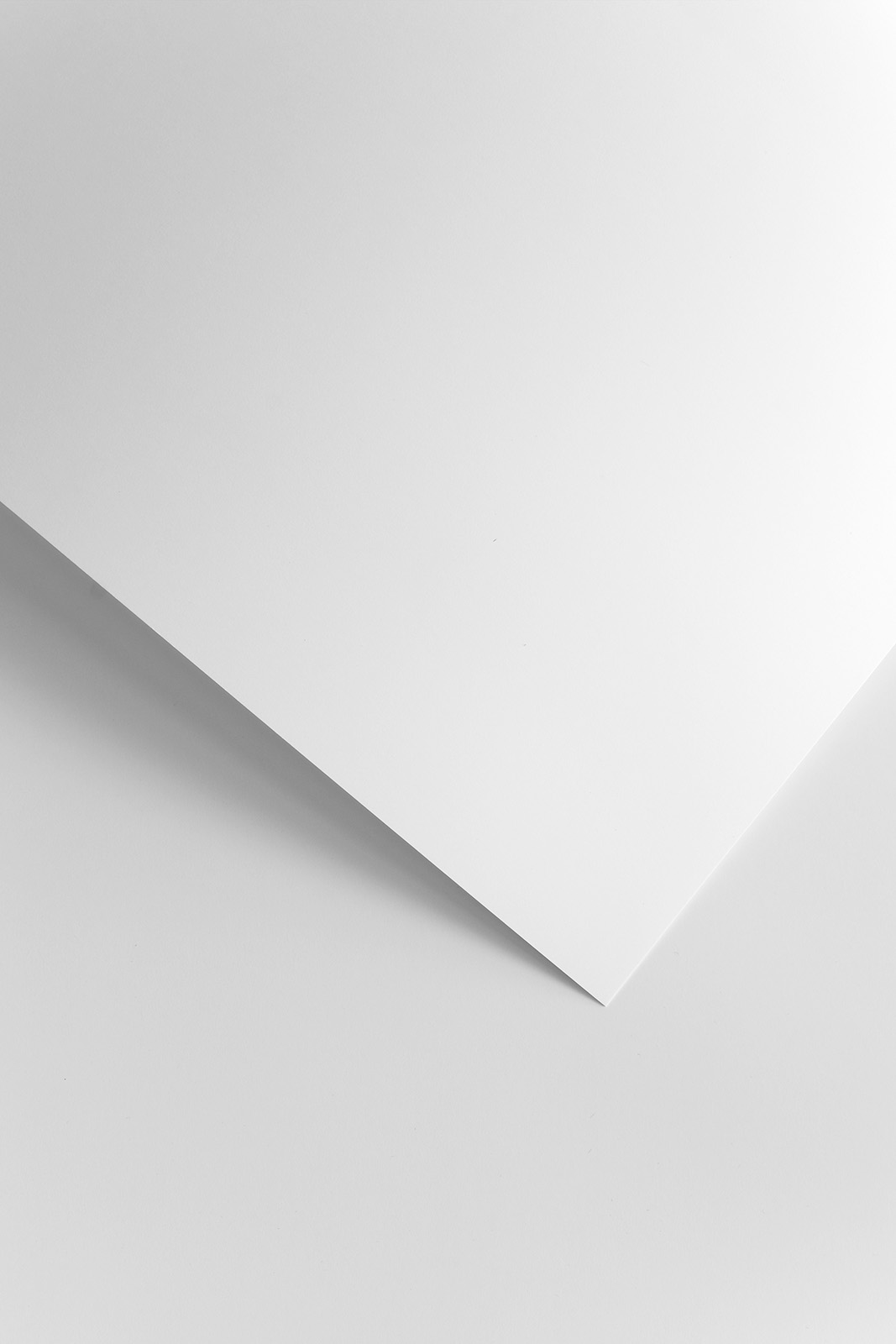

Kartony wizytówkowe 120–200 g. Zróżnicowana gramatura i wykończenie pokazują, że cechy handlowe gotowego arkusza nie są tożsame z mikroskopowym składem włókien.
Kartony arkuszowe 225–230 g. Kolor i masa powierzchniowa pomagają opisać produkt użytkowo, lecz analiza włókien wymaga odrębnego przygotowania próbki i właściwej metody.

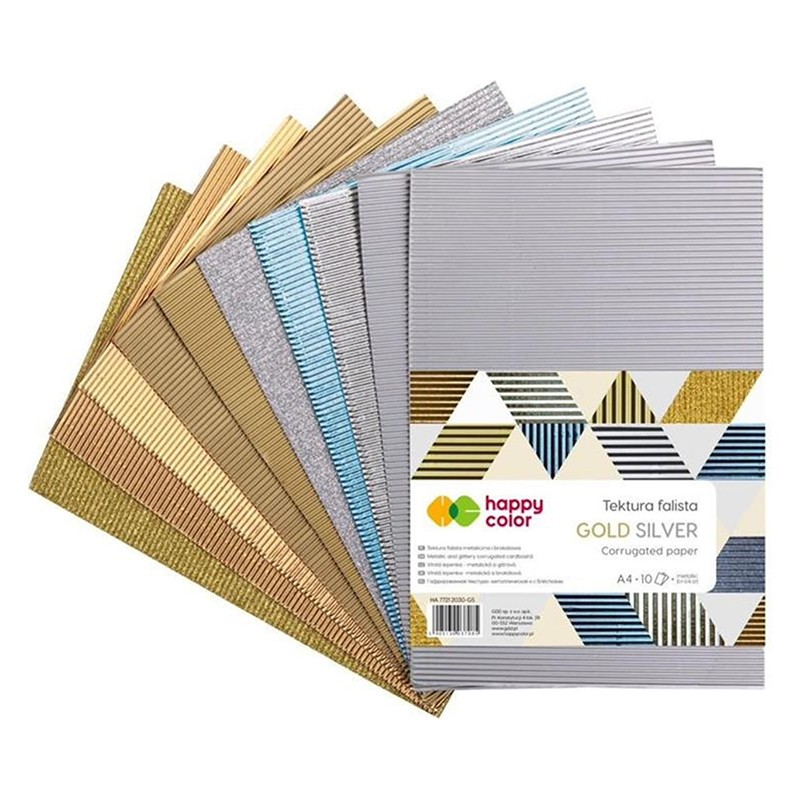

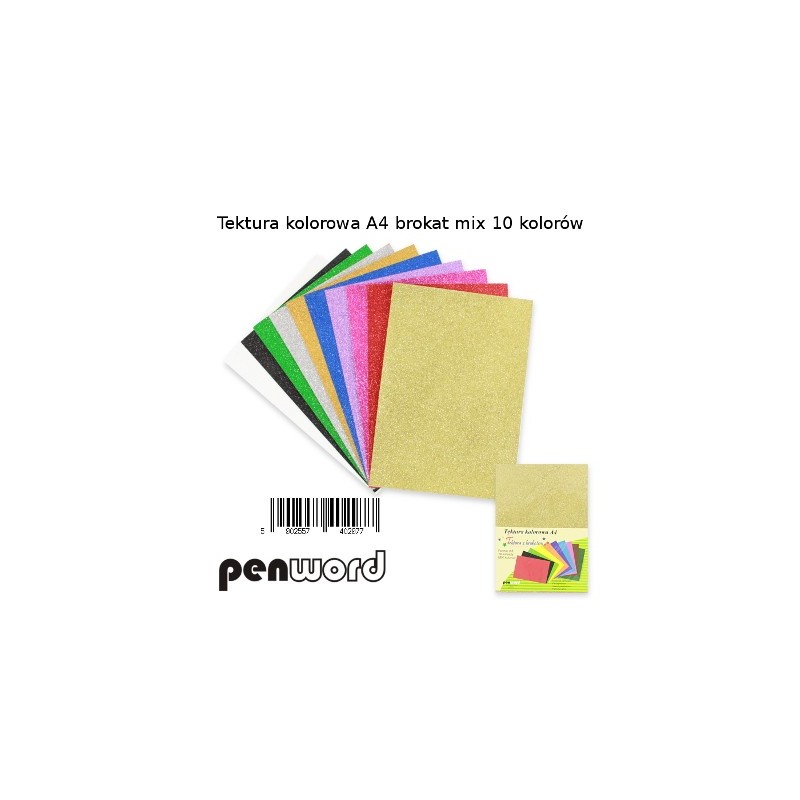

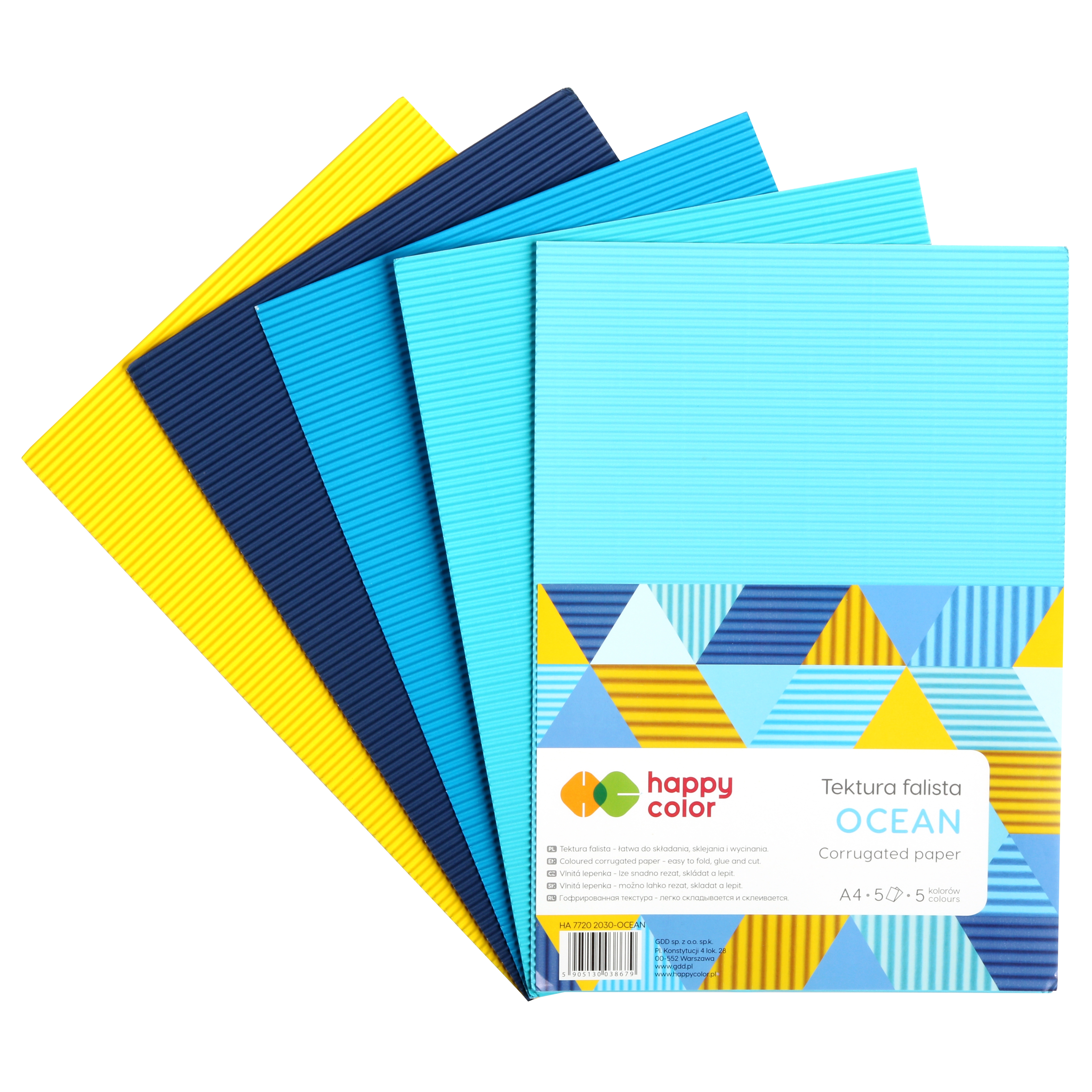

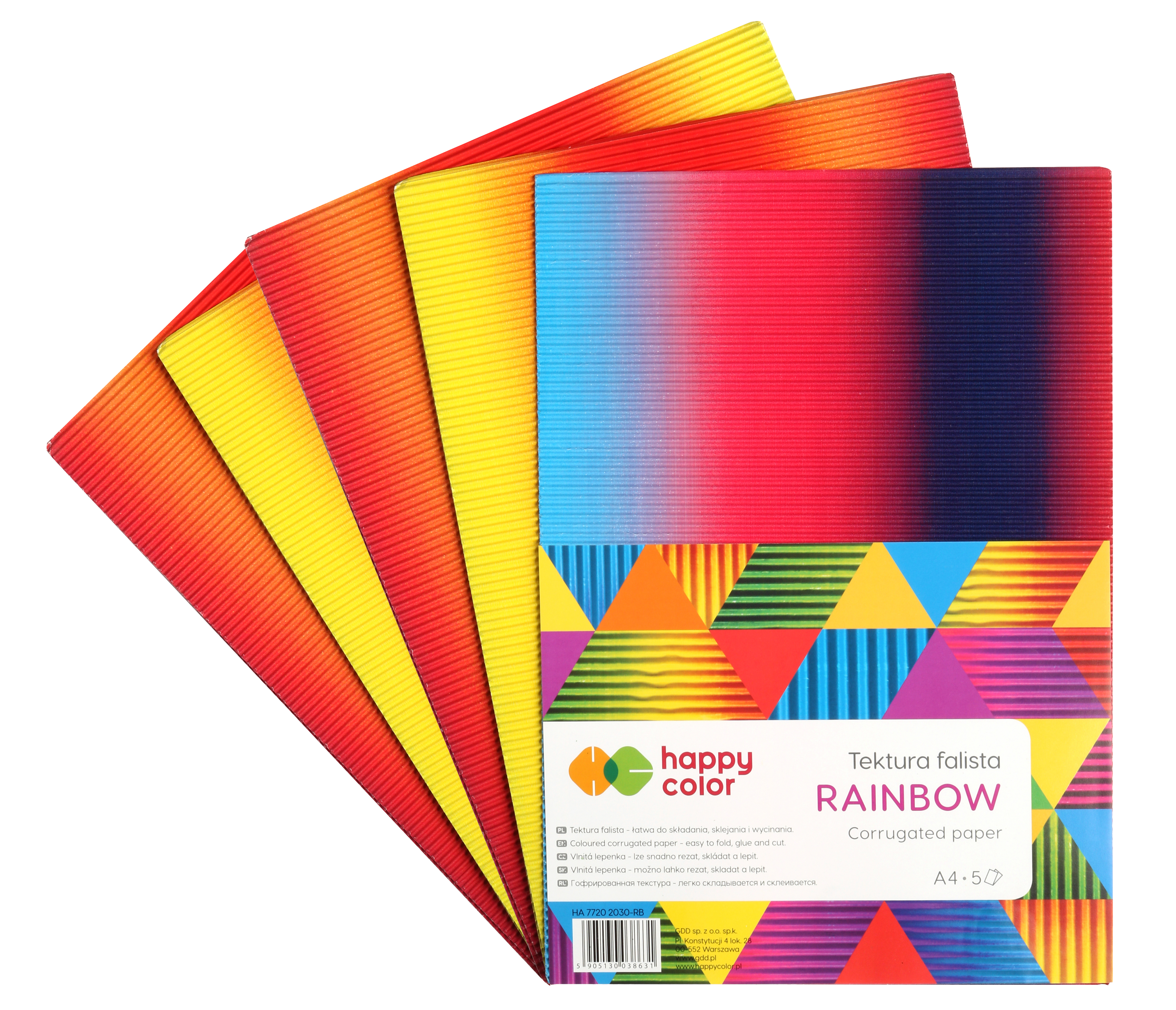

Tektury dekoracyjne. Falista struktura, barwa lub brokat są przykładem cech, które mogą komplikować przygotowanie i interpretację próbki; nie przypisujemy tym produktom żadnego wyniku ISO 9184.
