ISO 5631 • aktualizacja 2026
Papier • właściwości optyczne • kolorymetria
Barwa papieru mierzona metodą rozproszonego odbicia
Barwa papieru nie jest tym samym co białość ani jasność. Seria ISO 5631 opisuje pomiar barwy papieru i tektury metodą rozproszonego odbicia przy wyeliminowanym połysku zwierciadlanym, ale wynik zależy od warunków oświetlenia, obserwatora i kontroli promieniowania UV.
Produkty polecane
Definicja
Co oznacza pomiar barwy metodą rozproszonego odbicia?
W pomiarze reflektancyjnym aparat oświetla próbkę i analizuje światło wracające od jej powierzchni. W przypadku papieru znaczenie ma nie tylko pigment lub naturalny odcień włókien, lecz również rozpraszanie światła w strukturze arkusza, powłoka, wilgotność, ewentualna fluorescencja oraz sposób, w jaki układ optyczny oddziela odbicie zwierciadlane od składowej rozproszonej.
Seria ISO 5631 określa metody wyznaczania barwy papieru i tektury przy użyciu rozproszonego odbicia z eliminacją połysku zwierciadlanego. Wynik nie jest opisem „koloru z fotografii”. Jest wartością kolorymetryczną przypisaną do ściśle określonej geometrii pomiarowej, standardowego oświetlacza i obserwatora.
Najważniejsze:porównywać można przede wszystkim wyniki uzyskane w zgodnych warunkach. Sama para lub trójka liczb bez informacji o metodzie, UV i konfiguracji obserwatora nie daje pełnego kontekstu.
Normy
ISO 5631-1, -2 i -3 — trzy różne warunki oceny
Aktualne wydania trzech części serii opublikowano w lipcu 2022 r. ISO 5631-1:2022 jest wydaniem 3 i dotyczy warunków C/2°. ISO 5631-2:2022 jest wydaniem 4 i dotyczy D65/10°. ISO 5631-3:2022 jest wydaniem 4 i dotyczy D50/2°, ze szczególnym znaczeniem dla zastosowań poligraficznych.
| Dokument | Warunki | Typowe znaczenie |
|---|---|---|
| ISO 5631-1:2022 | C/2° | Barwa w warunkach odpowiadających wewnętrznemu światłu dziennemu określonemu w normie |
| ISO 5631-2:2022 | D65/10° | Warunki standardowego światła dziennego D65 i obserwatora 10° |
| ISO 5631-3:2022 | D50/2° | Warunki istotne dla przemysłu graficznego i oceny materiałów do druku |
Nie należy wybierać części normy wyłącznie po nazwie urządzenia pomiarowego. Wymagane warunki powinny wynikać z procedury kontroli jakości, specyfikacji klienta albo procesu, w którym papier będzie oceniany.
Zasada pomiaru
Dlaczego geometria rozproszona i eliminacja połysku mają znaczenie?
Papier nie jest idealnie matową, jednorodną płytą. Światło wnika w jego strukturę, ulega wielokrotnemu rozpraszaniu i częściowo wraca do detektora. Jednocześnie powierzchnia może odbijać pewną część światła kierunkowo. Jeśli celem jest porównanie barwy materiału, udział połysku zwierciadlanego może niepożądanie zmieniać wynik.
ISO 5631 opiera się na przyrządzie spełniającym wymagania dotyczące układu do pomiaru rozproszonego współczynnika radiancji. Ogólną bazą aparaturową jest obecnie ISO 2469:2024, wydanie 6. Dokument ten opisuje procedurę pomiaru i kalibracji sprzętu używanego do właściwości optycznych mas włóknistych, papieru i tektury.
W praktyce ważna jest powtarzalna konfiguracja: ta sama strona arkusza, ta sama orientacja, zgodne podłoże lub stos arkuszy i prawidłowo skalibrowany instrument. Zmiana jednego z tych elementów może wprowadzić różnicę niezwiązaną z rzeczywistą zmianą partii papieru.
C/2° • D65/10° • D50/2°
Oświetlacz i obserwator są częścią wyniku
C/2°ISO 5631-1 wykorzystuje oświetlacz C i standardowego obserwatora CIE 1931 2°.
D65/10°ISO 5631-2 wykorzystuje oświetlacz D65 i standardowego obserwatora CIE 1964 10°.
D50/2°ISO 5631-3 wykorzystuje oświetlacz D50 i obserwatora CIE 1931 2°.
Ten sam arkusz może dać inne współrzędne barwy po przeliczeniu dla innych warunków. Nie jest to błąd: model obserwatora i rozkład widmowy oświetlacza są elementem definicji kolorymetrycznej. Dlatego raport powinien zawsze podawać zastosowane warunki, a porównania między laboratoriami muszą je uzgadniać.
W zastosowaniach graficznych D50 jest często punktem odniesienia dla oceny materiałów drukowych. Nie oznacza to jednak, że każda procedura D50 jest automatycznie identyczna. ISO 5631-3 zwraca uwagę na różnicę w ustawieniu zawartości UV względem ISO 13655.
Fluorescencja
Promieniowanie UV i wybielacze optyczne mogą zmienić wynik
Wiele białych papierów może zawierać fluorescencyjne środki wybielające, które pochłaniają promieniowanie w zakresie nadfioletu i emitują energię w części widzialnej, zwykle zwiększając wrażenie chłodniejszej, bardziej niebieskawej bieli. Wtedy wynik zależy nie tylko od odbicia światła widzialnego, lecz także od udziału UV w oświetleniu próbki.
Dlatego ISO 5631 przewiduje kontrolę warunków UV i zastosowanie odpowiednich wzorców fluorescencyjnych. Dla części 1 odniesienie jest związane z warunkami oświetlacza C, dla części 2 z D65, a część 3 ma własne wymagania dotyczące regulacji UV. Nie wolno przenosić ustawień między procedurami bez sprawdzenia właściwego dokumentu.
Ograniczenie:ISO 5631-1:2022 i ISO 5631-2:2022 wskazują, że metody nie są przeznaczone do barwionych papierów lub tektur zawierających fluorescencyjne barwniki albo pigmenty. W przypadku nietypowych materiałów zakres metody trzeba sprawdzić przed pomiarem.
Próbka
Przygotowanie arkusza decyduje o porównywalności
Barwa może różnić się między stroną sitową i wierzchnią, między kierunkami arkusza albo między miejscami o różnym pokryciu powłoką. Dlatego przed serią pomiarów trzeba jednoznacznie określić, którą stronę i które miejsca oceniamy. Próbki powinny być czyste, niepogniecione i wolne od odcisków palców, pyłu oraz lokalnych zabrudzeń.
Istotne jest również tło optyczne. Pojedynczy arkusz może częściowo przepuszczać światło, więc wynik może zależeć od tego, co znajduje się pod nim. Procedura laboratoryjna zwykle rozwiązuje ten problem przez odpowiednie złożenie lub przygotowanie stosu próbek zgodnie z właściwą metodą. Nie należy improwizować przez pomiar na przypadkowym blacie.
Jeżeli kontrola ma śledzić różnice między partiami, sposób pobierania i kondycjonowania próbek powinien być powtarzalny. Wtedy zmiana wyniku jest bardziej prawdopodobnie związana z materiałem, a nie z warunkami przygotowania.
Procedura
Co powinien zawierać powtarzalny pomiar?
- Zidentyfikuj metodę. Zapisz numer części ISO 5631 i wydanie stosowane w procedurze.
- Sprawdź aparat. Upewnij się, że geometria i kalibracja odpowiadają wymaganiom ISO 2469 oraz wybranej części serii.
- Ustal warunki UV. Jest to krytyczne, gdy próbka może zawierać fluorescencyjne środki wybielające.
- Przygotuj próbki. Zdefiniuj stronę arkusza, liczbę warstw, miejsce pomiaru i sposób kondycjonowania.
- Wykonaj serię odczytów. Pojedynczy punkt nie powinien zastępować procedury przewidzianej dla reprezentatywnej próbki.
- Zapisz wyniki i warunki. Raport powinien pozwalać innej osobie odtworzyć sposób pomiaru.
Największą wartość ma nie sam odczyt z urządzenia, lecz spójny proces pomiarowy. To on umożliwia porównanie dostaw, ocenę stabilności produkcji i analizę reklamacji.
CIELAB
Jak czytać współrzędne L*, a* i b*?
L*Opisuje jasność w przestrzeni CIELAB: wartości rosną w kierunku jaśniejszych próbek.
a*Oś czerwony–zielony: dodatnie wartości wskazują kierunek czerwieni, ujemne — zieleni.
b*Oś żółty–niebieski: dodatnie wartości wskazują kierunek żółci, ujemne — niebieskiego.
W praktyce dla białych i prawie białych papierów małe zmiany a* i b* mogą być istotne wizualnie, mimo że oba arkusze są potocznie określane jako białe. Jeden może mieć odcień cieplejszy, drugi chłodniejszy. Samo L* nie wystarcza więc do opisania pełnej różnicy barwy.
ISO 5631 definiuje również wartości trójchromatyczne X, Y, Z i przestrzeń CIELAB w kontekście właściwych warunków pomiarowych. Przy interpretacji należy zachować ten kontekst i nie mieszać wyników uzyskanych dla różnych oświetlaczy lub obserwatorów.
Porównanie partii
Różnica barwy wymaga ustalonego kryterium
W kontroli jakości często nie wystarczy stwierdzić, że dwie próbki mają inne L*, a* lub b*. Trzeba wcześniej ustalić, jaka różnica jest dopuszczalna dla konkretnego produktu i zastosowania. Kryterium może wynikać ze specyfikacji dostawcy, umowy z klientem, kontroli procesu albo wymagań technologii druku.
Nie należy automatycznie uznawać każdej wartości ΔE za „dobrą” albo „złą” bez wskazania zastosowanej formuły i tolerancji. Różne wzory różnicy barwy mogą dawać różne wartości liczbowe, a próg akceptacji nie jest uniwersalną liczbą dla wszystkich papierów.
Praktyka:najpierw ustal metodę pomiaru i kryterium akceptacji, a dopiero potem oceniaj partie. Kryterium tworzone po zobaczeniu wyniku nie jest stabilną regułą jakościową.
Pojęcia pokrewne
Barwa, białość CIE i jasność ISO to różne właściwości
Barwa opisuje pełniejsze położenie próbki w przestrzeni kolorymetrycznej. Białość CIE jest wskaźnikiem przeznaczonym do określonych białych materiałów i zależy od zdefiniowanych warunków. Jasność ISO w rozumieniu ISO brightness jest pomiarem rozproszonego niebieskiego współczynnika odbicia i nie jest odpowiednikiem potocznej „jasności” ekranu.
ISO 11475:2017 dotyczy białości CIE w warunkach D65/10° i pozostaje opublikowaną, potwierdzoną normą. ISO 2470-1:2016 dotyczy ISO brightness w warunkach wewnętrznego światła dziennego i również pozostaje aktualna po przeglądzie. Oba dokumenty należy czytać razem z wymaganiami aparaturowymi właściwymi dla papieru.
Wniosek jest prosty: wysoka białość nie definiuje całej barwy, a wynik barwy nie powinien być zastępowany pojedynczą wartością białości lub brightness, jeśli celem jest kontrola odcienia.
Jakość danych
Jak ograniczyć rozrzut między odczytami?
Powtarzalność zaczyna się od rutyny laboratoryjnej. Aparat powinien być czysty i kalibrowany zgodnie z instrukcją oraz właściwą normą. Próbki należy obsługiwać w ten sam sposób, a miejsce pomiaru nie może przypadkowo obejmować nadruku, zabrudzenia, zagięcia lub uszkodzenia powierzchni.
Warto również dokumentować numer partii, datę pomiaru, operatora, stronę arkusza i warunki przygotowania. Jeżeli wynik nagle się zmienia, takie dane pomagają oddzielić zmianę materiału od zmiany procedury. W laboratorium produkcyjnym przydatne są próbki kontrolne lub materiały referencyjne służące do obserwacji stabilności systemu pomiarowego.
Jeśli wyniki z dwóch laboratoriów się różnią, pierwszym krokiem nie powinno być uśrednianie liczb. Najpierw trzeba porównać część ISO 5631, ustawienie UV, model przyrządu, kalibrację, przygotowanie próbki i sposób raportowania.
Zastosowanie
Gdzie pomiar barwy papieru daje realną wartość?
Kontrola dostaw
Porównanie partii papieru z uzgodnioną specyfikacją, gdy odcień ma znaczenie dla wyglądu dokumentu lub produktu.
Poligrafia
Stabilny kolor podłoża pomaga przewidywać wygląd druku i ograniczać niekontrolowane przesunięcia w reprodukcji barw.
Produkcja papieru
Pomiar może wspierać kontrolę procesu barwienia, bielenia i stosowania dodatków optycznych, jeśli procedura jest właściwie zdefiniowana.
Reklamacje
Dane instrumentalne pozwalają odróżnić subiektywne wrażenie od mierzalnej różnicy między partią referencyjną i reklamowaną.
Pomiar nie zastępuje oceny zastosowania. Dwa papiery o bardzo podobnej barwie mogą różnić się gramaturą, gładkością, nieprzezroczystością, sztywnością i zachowaniem w urządzeniu drukującym.
Błędy
Najczęstsze błędy w interpretacji barwy papieru
Porównanie różnych warunków
Zestawianie C/2° z D65/10° bez zaznaczenia, że to odmienne systemy kolorymetryczne.
Pomijanie UV
Ocena papieru z wybielaczem optycznym bez kontroli udziału promieniowania UV.
Zdjęcie zamiast pomiaru
Wnioskowanie o współrzędnych barwy ze zdjęcia katalogowego albo obrazu na monitorze.
Jedna liczba zamiast kontekstu
Podawanie L*, a*, b* albo ΔE bez metody, warunków i kryterium akceptacji.
Przypadkowe tło
Pomiar pojedynczego, częściowo prześwitującego arkusza na niekontrolowanym podłożu.
Mylenie pojęć
Traktowanie barwy, białości CIE i ISO brightness jako nazw tego samego parametru.
Przykładowe papiery
Produkty polecane
Ważne:Poniższe produkty pochodzą bezpośrednio z dostarczonego arkusza `biurowe(3).xlsx`. Nie są wzorcami kolorymetrycznymi, nie są aparaturą pomiarową i nie przypisujemy im zgodności z ISO 5631. Nazwy barw i gramatury są przytoczone wyłącznie z danych produktowych.
Pierwszy rząd zawiera białe papiery A4 80 g/m² z oferty arkusza produktowego. Mogą służyć jako przykłady materiałów do porównań użytkowych, ale ich obecność tutaj nie oznacza wyniku pomiaru barwy ani zgodności z ISO 5631.

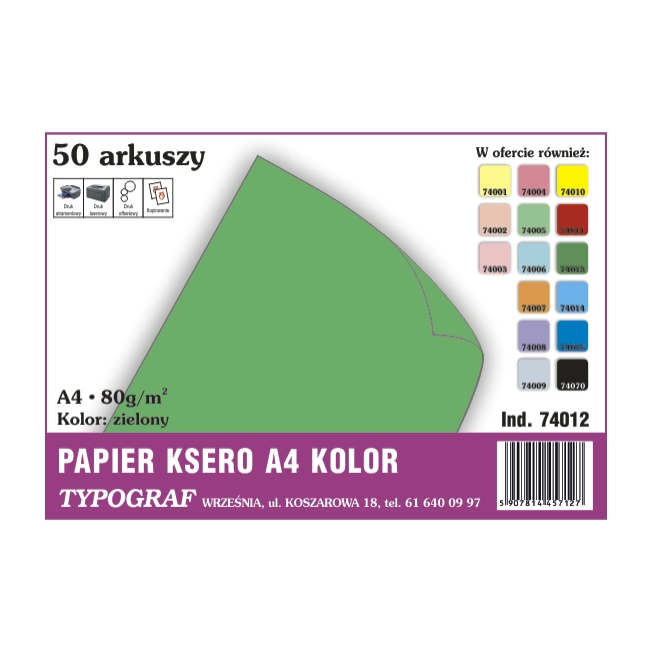

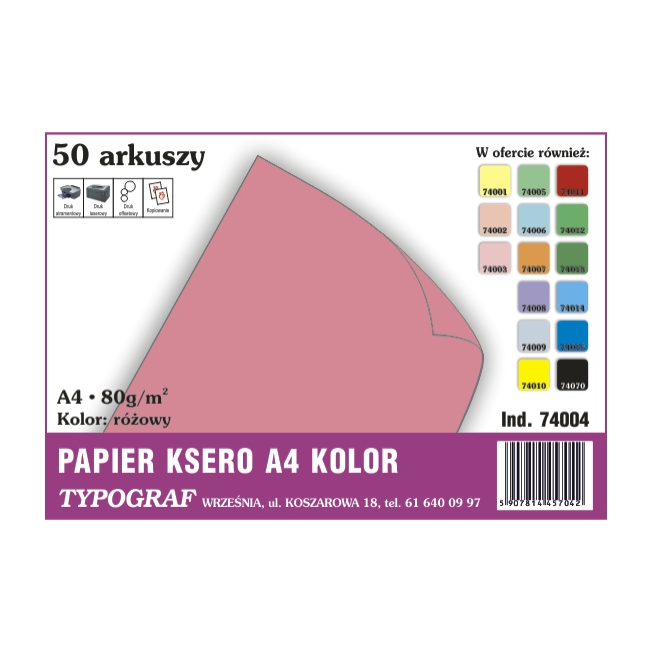

Drugi rząd pokazuje papiery A4 80 g/m² opisane w arkuszu jako różowe, zielone, żółte lub pastelowy miks. Nazwa handlowa koloru nie zastępuje pomiaru CIELAB i nie przesądza o zastosowaniu konkretnej części ISO 5631.

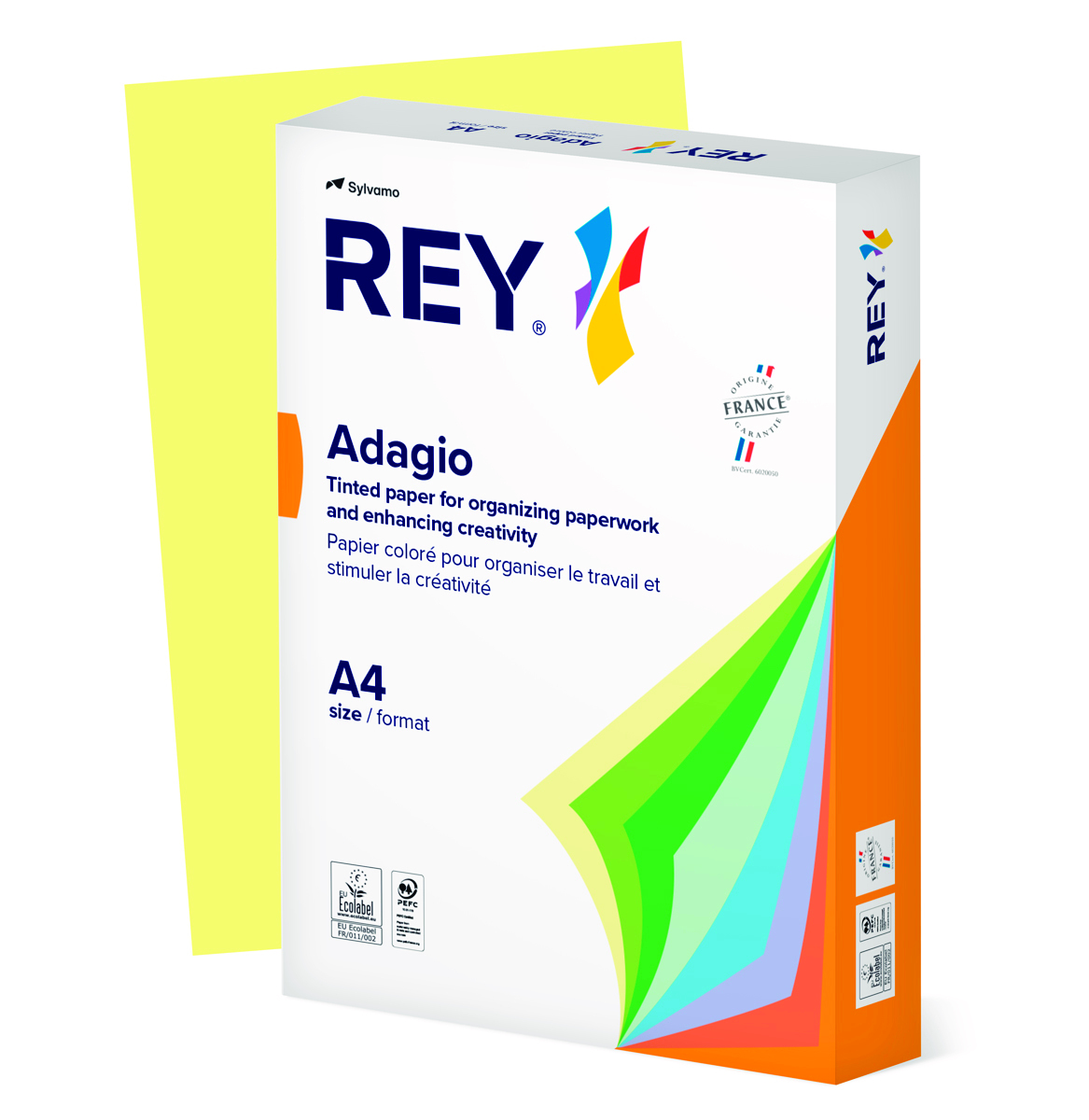

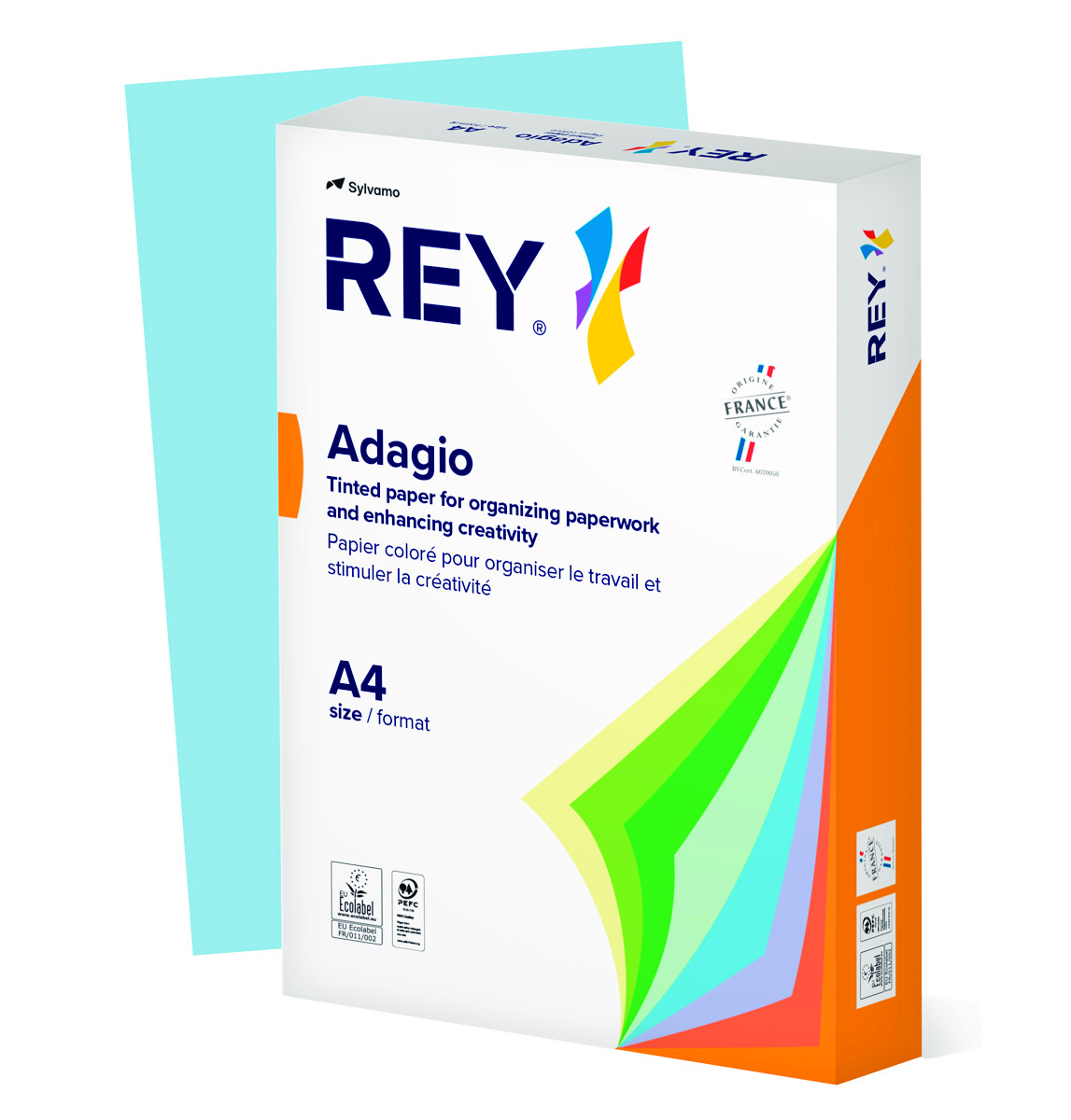

Trzeci rząd obejmuje papiery A4 160 g/m² opisane jako pastelowe. Zmiana gramatury, powierzchni i składu może wpływać na odbicie światła, dlatego porównania laboratoryjne powinny dotyczyć jasno zdefiniowanych próbek.

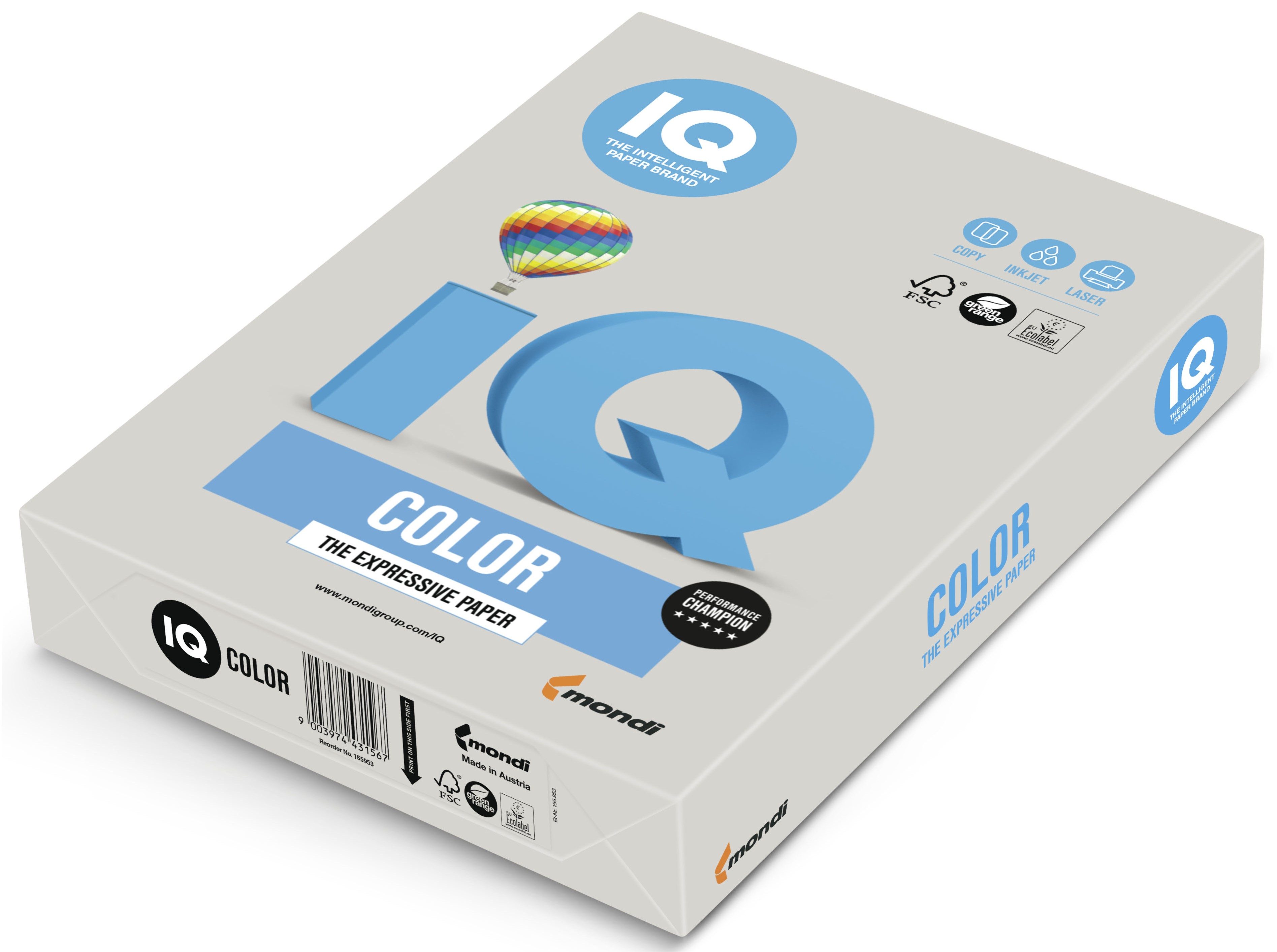

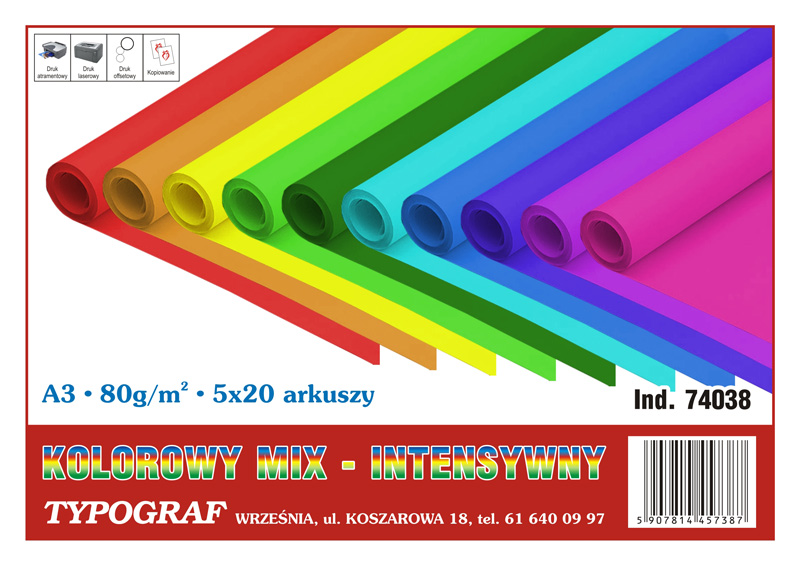

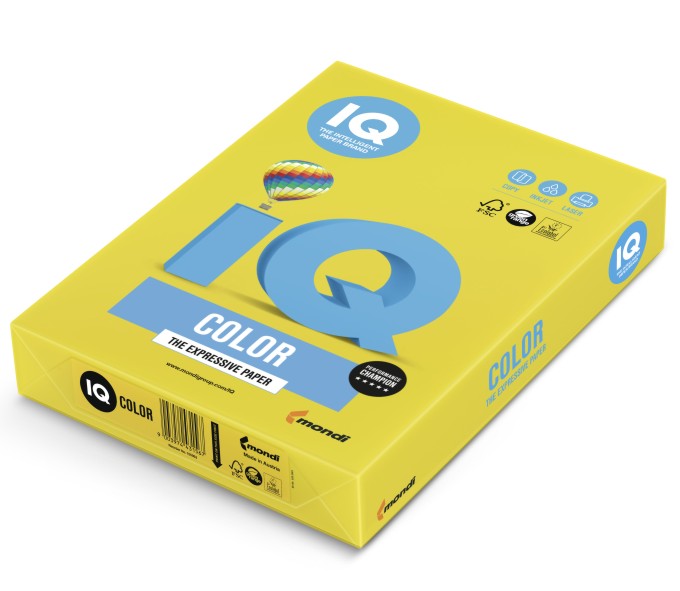

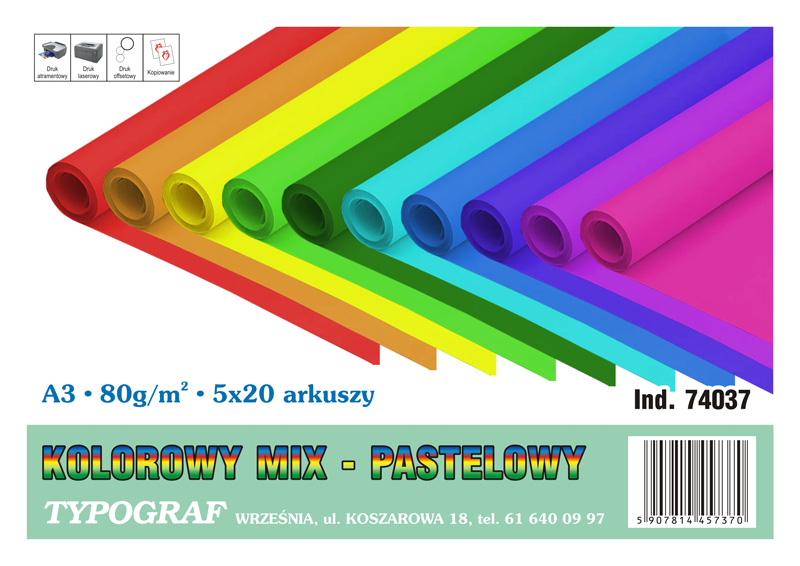

Czwarty rząd zawiera przykłady papierów A3 80 g/m² o różnych nazwach barw lub miksach. To produkty użytkowe, nie wzorce barwy, płytki kalibracyjne ani wyposażenie pomiarowe wymagane przez normy.
FAQ
Najczęstsze pytania o pomiar barwy papieru
Która część ISO 5631 jest właściwa dla warunków C/2°?
ISO 5631-1:2022 dotyczy pomiaru barwy papieru i tektury metodą rozproszonego odbicia dla warunków C/2°, czyli oświetlacza C i obserwatora 2°. Dobór tej części powinien wynikać z wymaganych warunków oceny, a nie tylko z dostępności aparatu.
Czym różni się ISO 5631-2 od ISO 5631-1?
ISO 5631-2:2022 stosuje warunki D65/10°, odpowiadające standardowemu oświetlaczowi D65 i obserwatorowi 10°. To inne warunki kolorymetryczne niż C/2°, więc wyników nie należy porównywać tak, jakby były uzyskane w tej samej konfiguracji.
Do czego służy ISO 5631-3:2022?
Część 3 dotyczy warunków D50/2° i jest szczególnie związana z papierem i tekturą stosowanymi w poligrafii. ISO wskazuje, że metoda ma znaczenie dla branży graficznej, ale jej ustawienie UV różni się od procedur ISO 13655.
Czy barwa papieru i białość CIE oznaczają to samo?
Nie. Barwa opisuje położenie próbki w przestrzeni kolorymetrycznej, np. przez L*, a* i b*. Białość jest odrębną właściwością obliczaną według określonej metody i warunków. Papier może mieć podobną jasność, a jednocześnie różnić się odcieniem.
Czy wybielacze optyczne wpływają na pomiar?
Tak. Fluorescencyjne środki wybielające reagują na udział promieniowania UV. Dlatego normy wymagają kontrolowania warunków UV i stosowania odpowiednich wzorców odniesienia, gdy badany materiał zawiera takie środki.
Czy można porównać dwa wyniki L*a*b* bez podania warunków pomiaru?
Takie porównanie jest ryzykowne. Należy znać co najmniej zastosowaną część normy, oświetlacz, obserwatora, warunki UV, sposób przygotowania próbki i konfigurację aparatu. Liczby bez tych informacji mogą opisywać różne warunki pomiarowe.
Czy zdjęcie produktu w sklepie pokazuje jego rzeczywistą barwę?
Nie należy traktować zdjęcia ekranowego jako wyniku kolorymetrycznego. Aparat fotograficzny, oświetlenie, profil barwny, obróbka obrazu i monitor mogą zmienić wygląd. Do kontroli barwy potrzebny jest pomiar w ustalonych warunkach.
Czy produkty polecane na tej stronie są wzorcami laboratoryjnymi?
Nie. Są to rzeczywiste papiery użytkowe z arkusza produktowego A-Z Biuro. Nie są wzorcami kalibracyjnymi ani deklaracją zgodności z ISO 5631; mogą jedynie ilustrować, że w praktyce spotyka się papiery o różnych nazwach barw i gramaturach.
Powiązane treści
Parametry papieru, które warto analizować osobno
Źródła
Oficjalne normy wykorzystane do weryfikacji
Stan dokumentów zweryfikowano 29.08.2026 w oficjalnym katalogu ISO. Seria ISO 5631 ma aktualne wydania z 2022 r., a ISO 2469 została zrewidowana w 2024 r. Poniższe odnośniki prowadzą do kart katalogowych norm; strona nie odtwarza ich chronionej treści.
Checklista
10 punktów przed porównaniem barwy papieru
1. Wybierz część normyC/2°, D65/10° lub D50/2° muszą odpowiadać celowi pomiaru.
2. Sprawdź wydanieUpewnij się, że procedura odwołuje się do aktualnego dokumentu.
3. Zweryfikuj aparatGeometria i kalibracja powinny być zgodne z wymaganiami metody.
4. Ustal UVPrzy wybielaczach optycznych kontrola UV jest elementem wyniku.
5. Określ stronę arkuszaNie mieszaj stron ani orientacji próbek bez zdefiniowanej procedury.
6. Kontroluj tłoPrzygotuj próbkę tak, aby podłoże nie zmieniało odczytu.
7. Wykonaj serięNie opieraj oceny partii na przypadkowym pojedynczym punkcie.
8. Zapisz L*, a*, b*Raportuj współrzędne razem z warunkami pomiaru.
9. Ustal tolerancjęKryterium akceptacji powinno istnieć przed oceną wyniku.
10. Zachowaj śladZapisz partię, datę, operatora, urządzenie i użyte wzorce.
