ISO 12048:1994
oficjalny katalog ISO nadal pokazuje dokument jako opublikowany i potwierdzony
ISO 12048:1994 • opublikowana
Magazyn i pakowanie • badania opakowań
Badanie ściskania i piętrzenia opakowań w prasie
Próba ściskania odpowiada na pytanie, jak kompletne, napełnione opakowanie reaguje na narastające obciążenie. Próba piętrzenia sprawdza, czy zachowuje funkcję pod zadanym naciskiem przez określony czas. ISO 12048 opisuje obie metody z użyciem prasy płytowej.
Produkty polecane
Podstawy
Co mierzy badanie ściskania i piętrzenia?
To badanie zachowania kompletnego opakowania pod obciążeniem przyłożonym przez dwie płyty prasy.
Badaj całe opakowanie, nie sam karton
ISO 12048 odnosi się do kompletnych, napełnionych opakowań transportowych. Zawartość, wypełnienie i sposób zamknięcia mogą zmienić wynik równie mocno jak sama konstrukcja pudełka.
Próbka jak do wysyłki
identyczna zawartość, masa, ułożenie, zamknięcie i orientacja jak w badanym wariancie
Kryterium przed startem
siła, przemieszczenie, czas, deformacja lub utrata funkcji muszą wynikać z celu badania
W łańcuchu dostaw opakowanie może być ściskane przez opakowania stojące wyżej, pasy, folie, chwytaki, nierówne podparcie albo sąsiednie ładunki. ISO 12048:1994 opisuje dwie powiązane metody: próbę odporności na ściskanie oraz próbę piętrzenia wykonywaną z użyciem tego samego rodzaju aparatury. Oficjalny opis ISO podkreśla, że przedmiotem badania jest complete, filled transport package, czyli opakowanie kompletne i napełnione.
To rozróżnienie jest kluczowe. Badanie nie daje abstrakcyjnej „wytrzymałości kartonu”. Ocenia konkretny układ: zewnętrzne opakowanie, zawartość, elementy wewnętrzne, wypełnienia, zamknięcie i sposób ułożenia. Jeżeli zmienisz masę produktu, układ przegród albo orientację, otrzymujesz w praktyce inną konfigurację testową.
Status dokumentu
ISO 12048:1994 nadal jest bieżącą publikacją ISO
Na 15 sierpnia 2026 r. oficjalna karta ISO ma status Published i wskazuje etap potwierdzenia dokumentu.
ISO 12048:1994 jest pierwszym wydaniem opublikowanym w październiku 1994 r. Zastąpiło wcześniejsze, wycofane ISO 2872 i ISO 2874. Oficjalny katalog ISO nadal wskazuje dokument jako opublikowany, a przyjęcia europejskie EN ISO 12048 są utrzymywane jako aktualne m.in. przez BSI i DIN. Karta ISO pokazuje także historię okresowych przeglądów; fakt rozpoczęcia kolejnego przeglądu nie oznacza sam w sobie, że opublikowano już nowe wydanie.
Praktyczna zasada: jeżeli raport ma stwierdzać badanie „według ISO 12048”, laboratorium powinno posiadać legalny, aktualny tekst normy i przed rozpoczęciem sprawdzić status dokumentu. Ta strona wyjaśnia sens i organizację badania, ale nie zastępuje pełnej normy ani procedury laboratorium.
Zakres zastosowania
Kiedy takie badanie ma sens?
Gdy w rzeczywistym systemie dystrybucji występuje zagrożenie ściskaniem albo długotrwałym piętrzeniem.
Próba może być użyta samodzielnie, aby porównać konstrukcje, znaleźć słaby punkt albo sprawdzić rezerwę wytrzymałości. Może też być elementem sekwencji badań odwzorowującej transport i magazynowanie. BSI w opisie przyjęcia EN ISO 12048 wskazuje, że metoda może służyć do oceny wytrzymałości opakowania albo ochrony zapewnianej zawartości oraz może być częścią programu badań systemu dystrybucji.
Najlepszy punkt wyjścia to mapa zagrożeń: liczba warstw na palecie, czas składowania, masa jednostek wyżej, podparcie dna, rodzaj palety, przewiązanie, wilgotność, temperatura i ewentualne dynamiczne przeciążenia. Jeżeli realnym problemem są głównie upadki lub drgania, sama próba ściskania nie odpowie na wszystkie pytania.
Dwie metody
Ściskanie i piętrzenie — podobna prasa, inny cel
Najłatwiej pomylić te próby, bo używają tej samej klasy urządzenia. Różni je jednak sposób interpretacji obciążenia.
| Element | Próba ściskania | Próba piętrzenia |
|---|---|---|
| Główny cel | Ocena zachowania pod narastającą siłą ściskającą. | Ocena zachowania pod zadanym obciążeniem odwzorowującym stos. |
| Typowe pytanie | Przy jakim obciążeniu pojawia się ustalone kryterium: deformacja, utrata funkcji lub awaria? | Czy opakowanie wytrzyma określony nacisk przez wymagany czas bez niedopuszczalnej zmiany? |
| Wynik | Może obejmować siłę, przemieszczenie i obserwowany stan próbki. | Może obejmować utrzymanie obciążenia przez czas, deformację i stan zawartości. |
Oficjalny zakres ISO 12048 potwierdza oba zastosowania. Dobór parametrów i kryteriów powinien wynikać z celu badania, specyfikacji klienta albo programu dystrybucyjnego, a nie z przyzwyczajenia do jednej wartości „testowej”.
Próbka
Kompletne, napełnione opakowanie musi reprezentować rzeczywisty wariant
Nie wystarczy przygotować podobnego pudła. Trzeba odtworzyć konfigurację, która faktycznie ma być oceniona.
Zapis próbki powinien obejmować co najmniej identyfikację materiału i konstrukcji opakowania, rodzaj oraz masę zawartości, elementy amortyzujące lub dystansujące, przekładki, zamknięcie, taśmy, sposób formowania oraz orientację. Jeżeli zawartość jest kosztowna, czasem stosuje się reprezentatywny zamiennik masowy, ale musi on odtwarzać nie tylko masę, lecz także istotne punkty podparcia i rozkład obciążeń.
Przed badaniem warto zmierzyć wymiary i zanotować stan początkowy: wybrzuszenia, uszkodzenia krawędzi, wilgoć, luźne zamknięcia. Zdjęcie każdej próbki z numerem identyfikacyjnym ogranicza ryzyko pomylenia wariantów. Jeżeli testuje się serię, identyczne zasady przygotowania są warunkiem sensownego porównania.
Stanowisko
Prasa płytowa musi obciążać próbkę w kontrolowany sposób
Metoda wykorzystuje tester ściskania z płytami, między którymi umieszcza się kompletne opakowanie.
Najważniejsze jest kontrolowanie geometrii obciążenia i pomiaru. Płyty powinny przenosić siłę na próbkę w sposób odpowiadający procedurze, a układ pomiarowy musi rejestrować parametry potrzebne do oceny: siłę, przemieszczenie i czas, zależnie od wariantu badania. Laboratorium powinno znać zakres i niepewność pomiarową stanowiska oraz mieć aktualne potwierdzenie sprawności aparatury.
Nie należy przenosić do instrukcji przypadkowych prędkości, tolerancji czy parametrów z cudzych materiałów. Są to szczegóły normatywne i dla badania formalnego trzeba je sprawdzić w legalnej kopii aktualnej ISO 12048/EN ISO 12048. Wewnętrzna procedura może doprecyzować sposób przygotowania stanowiska, ale nie powinna sprzecznie zmieniać metody, jeżeli wynik ma być deklarowany jako zgodny z normą.
Przed próbą
Kondycjonowanie może znacząco zmienić wynik
W szczególności tektura i papier reagują na wilgotność, dlatego stan klimatyczny próbki trzeba kontrolować.
Jeżeli program badania przewiduje kondycjonowanie, warunki, czas oraz sposób transferu do prasy powinny być zapisane. Dla kompletnych, napełnionych opakowań stosuje się w tym obszarze m.in. ISO 2233. Nie oznacza to, że każdy test zawsze wykonuje się przy tych samych parametrach klimatu. Atmosfera ma wynikać z procedury, specyfikacji albo modelu dystrybucji.
Najczęstszy błąd to dokładne kondycjonowanie próbki, a potem długie oczekiwanie przy prasie w innym środowisku. Materiał zaczyna wtedy zmieniać swój stan. Dlatego w raporcie warto powiązać czas zakończenia kondycjonowania z czasem rozpoczęcia ściskania i odnotować każde odstępstwo.
Droga obciążenia
Orientacja i sposób podparcia decydują o tym, co naprawdę testujesz
Opakowanie może być mocne w jednej osi, a znacznie słabsze w innej. Także zawartość może przejmować część nacisku.
W badaniu trzeba jasno oznaczyć górę, dół i boki próbki oraz zdefiniować, przez które powierzchnie przykładane jest obciążenie. Jeśli pakunek w magazynie stoi zawsze na jednym dnie, zwykle to ta konfiguracja jest najważniejsza. Gdy możliwe jest składowanie w różnych orientacjach, każdy istotny wariant powinien być traktowany jako odrębna konfiguracja lub uwzględniony w planie.
BSI zwraca uwagę, że próba piętrzenia może służyć do oceny szczególnych warunków obciążenia, np. gdy dolne opakowanie w stosie opiera się na palecie z otwartym pokładem. To dobry przykład, dlaczego idealnie płaska płyta prasy nie zawsze opisuje cały realny problem. Program badań powinien wskazać, co reprezentuje zastosowane podparcie.
Ocena wyniku
Kryterium zaliczenia ustal przed uruchomieniem prasy
Bez kryterium można zmierzyć krzywą, ale trudno odpowiedzieć, czy opakowanie spełnia wymaganie.
Kryterium może być związane z maksymalną siłą, dopuszczalnym przemieszczeniem, utrzymaniem zadanego obciążenia przez określony czas, trwałą deformacją, utratą stabilności, otwarciem zamknięcia albo uszkodzeniem produktu. W badaniach porównawczych ważna jest także powtarzalność wyniku między próbkami.
Warto analizować przebieg siła–przemieszczenie, a nie tylko jedną liczbę. Wczesna zmiana nachylenia krzywej może wskazywać na lokalne załamanie ściany, osiadanie wypełnienia lub przejęcie obciążenia przez zawartość. Z kolei wysoka maksymalna siła nie zawsze oznacza dobrą ochronę produktu, jeśli wcześniej wystąpiła deformacja przekraczająca bezpieczny luz wewnętrzny.
Nie mieszaj kryteriów: „wytrzymało 4 kN” i „utrzymało 2 kN przez określony czas” to dwa różne komunikaty. Raport powinien dokładnie mówić, co zrobiono i co uznano za wynik.
Po próbie
Jak interpretować deformację, załamanie i uszkodzenia zawartości?
Wynik liczbowy ma sens dopiero razem z opisem tego, co stało się z opakowaniem i produktem.
Załamanie naroża, wyboczenie ściany bocznej, zapadnięcie wieka, rozwarstwienie, przesunięcie wypełnienia czy kontakt produktu z zewnętrzną ścianką mogą wskazywać różne mechanizmy utraty nośności. Jeżeli zawartość zaczyna przejmować obciążenie, krzywa może wyglądać pozornie korzystnie, mimo że wymagany luz ochronny został już utracony. Z drugiej strony lokalna deformacja zewnętrznego pudła nie zawsze oznacza utratę funkcji, jeśli produkt pozostaje chroniony i kryterium dopuszcza taki stan.
W serii porównawczej warto kodować miejsca uszkodzeń i zestawiać je z przebiegiem siły oraz przemieszczenia. Powtarzające się załamanie w tym samym narożu sugeruje problem konstrukcyjny lub sposób składania, a duży rozrzut może wskazywać na zmienność materiału, wilgotności, geometrii albo przygotowania próbek. Decyzja nie powinna opierać się wyłącznie na „najlepszej” sztuce z serii.
Program dystrybucyjny
Ściskanie może być jednym etapem większej sekwencji badań
W realnym transporcie opakowanie zwykle najpierw przechodzi inne obciążenia, które mogą zmienić jego późniejszą odporność na nacisk.
ISO 4180:2019 służy do kompilowania programu badań kompletnych, napełnionych opakowań dla konkretnego systemu dystrybucji. Jeżeli analiza zagrożeń wskazuje na ściskanie lub piętrzenie, ISO 12048 może być metodą wykonania tego fragmentu programu. Kolejność ma znaczenie: opakowanie po drganiach, upadku lub ekspozycji klimatycznej może mieć inną odporność niż próbka „świeża”.
Dlatego przy badaniu sekwencyjnym nie wymienia się opakowania między próbami bez uzasadnienia. Należy też zachować tę samą identyfikację próbki i dokumentować stan po każdym etapie. Jeżeli celem jest porównanie samej konstrukcji pod ściskaniem, osobny test może być właściwszy; jeśli celem jest odwzorowanie dystrybucji, wynik powinien być interpretowany w kontekście całego programu.
Typowe błędy
Co najczęściej psuje wiarygodność wyniku?
Problemy zwykle nie zaczynają się w samej prasie, lecz w niejednoznacznym przygotowaniu próbki i kryterium.
| Błąd | Skutek | Lepsza praktyka |
|---|---|---|
| Badanie pustego pudełka zamiast kompletnego pakunku | Wynik nie opisuje konfiguracji wysyłkowej. | Odtwórz zawartość, wypełnienia i zamknięcie. |
| Brak oznaczenia orientacji | Nie wiadomo, którą drogę obciążenia oceniono. | Oznacz górę/dół/boki i kierunek testu. |
| Kryterium ustalane po badaniu | Ryzyko wybierania korzystnej interpretacji. | Zapisz warunek zaliczenia przed startem. |
| Różne warunki klimatyczne próbek | Rozrzut może wynikać z wilgotności, a nie konstrukcji. | Kontroluj przygotowanie i czas transferu. |
| Tylko jedna próbka bez uzasadnienia | Brak informacji o zmienności produkcji. | Dobierz liczność serii do celu i ryzyka badania. |
Do tego dochodzi błąd komunikacyjny: wynik z jednego wariantu bywa rozciągany na całą rodzinę opakowań. Jeżeli zmieniono gramaturę, dostawcę tektury, format, falę, klejenie, zawartość albo paletyzację, trzeba ocenić wpływ zmiany i zdecydować, czy poprzedni wynik nadal jest reprezentatywny.
Dokumentacja
Raport powinien pozwolić odtworzyć próbę
Sam zapis „wynik: 3,8 kN” jest za mało użyteczny, aby po czasie zrozumieć, co rzeczywiście sprawdzono.
Raport powinien identyfikować produkt i opakowanie, partię lub wersję konstrukcji, liczbę próbek, ich masę i orientację, sposób zamknięcia, warunki kondycjonowania, zastosowane stanowisko oraz procedurę. Trzeba podać, czy była to próba ściskania czy piętrzenia, jakie kryterium przyjęto oraz jakie wartości i obserwacje uzyskano.
Warto dołączyć wykres obciążenia i przemieszczenia, zdjęcia przed i po teście, opis punktu pierwszej trwałej deformacji oraz uszkodzeń zawartości. Każde odstępstwo powinno być jawne. Jeżeli wynik ma formalnie odnosić się do ISO 12048, szczegółowy wymagany zakres raportu należy sprawdzić w legalnie dostępnym tekście normy.
Wyposażenie pomocnicze
Produkty polecane
Materiały do przygotowania, zamykania, oznaczania i dokumentowania próbek. Nie są aparaturą do badania ściskania i same nie potwierdzają zgodności opakowania z ISO 12048.
Materiały do stabilizacji i zamykania przygotowanych próbek
Folia i taśmy mogą pomagać odtworzyć sposób zabezpieczenia przesyłki używany w rzeczywistej dystrybucji. Do badania trzeba stosować dokładnie taką konfigurację, jaka ma być oceniana — nie zmieniać sposobu zamknięcia wyłącznie na potrzeby laboratorium.
Różne formaty opakowań pomocniczych do prób porównawczych

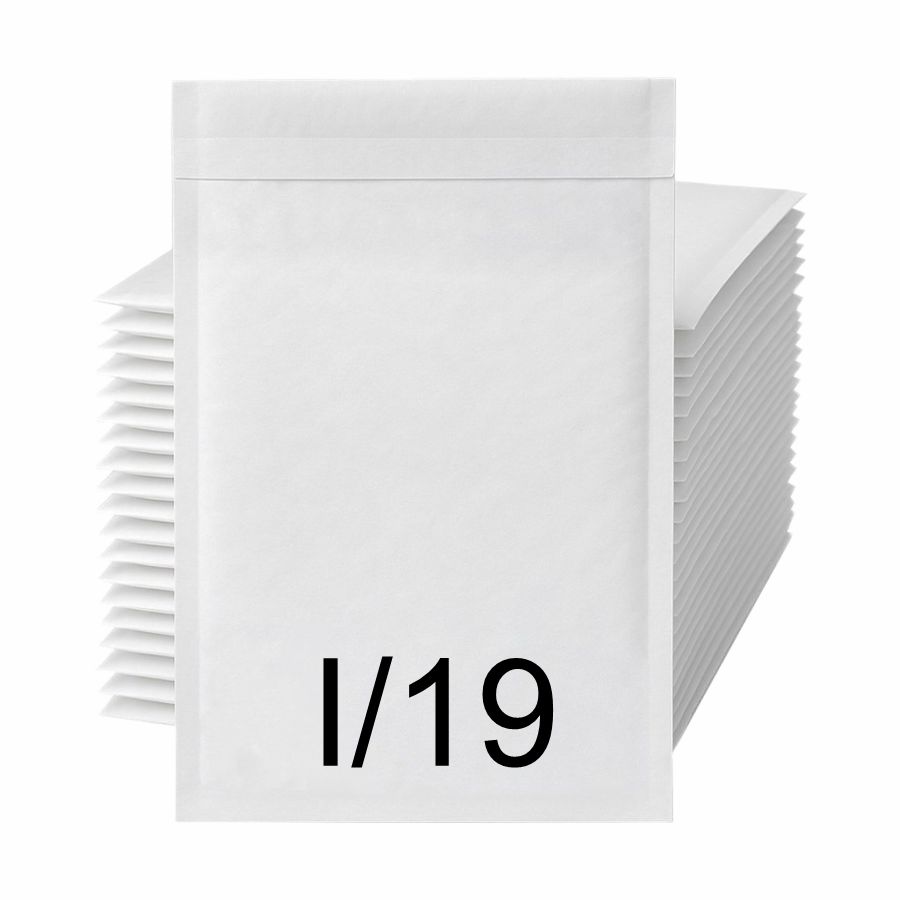

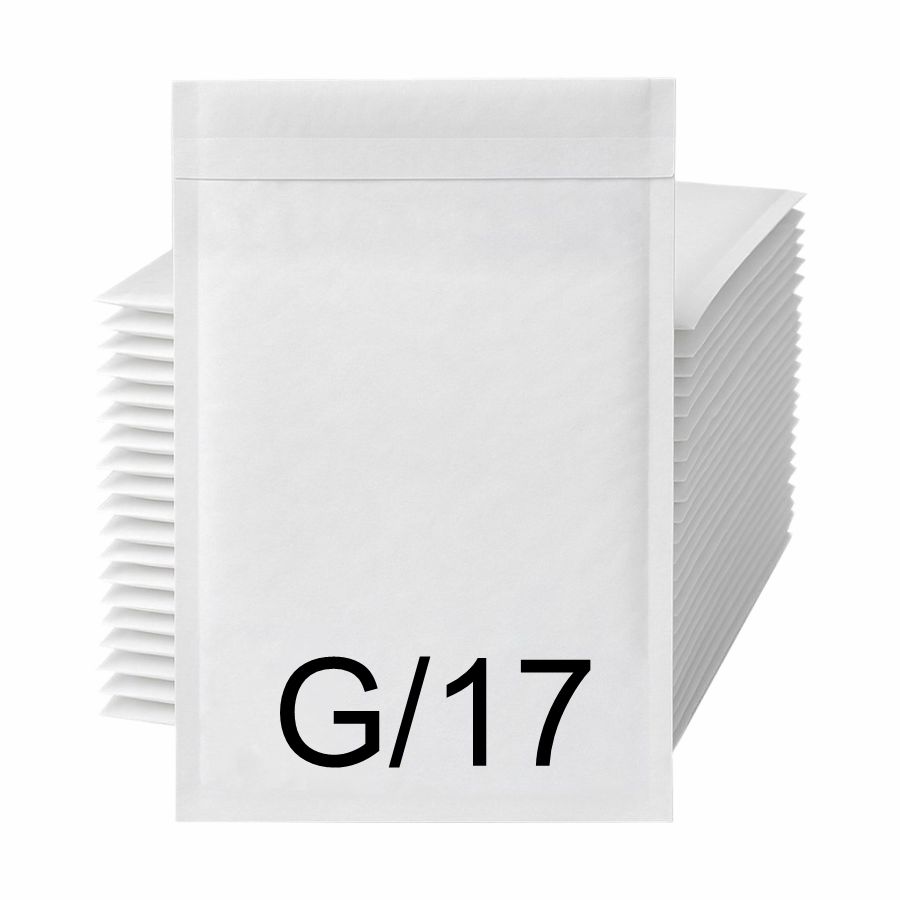

Koperty kurierskie i torba papierowa pokazują, że badanie ściskania nie dotyczy wyłącznie klasycznego pudła. Te produkty mogą służyć jako materiały pomocnicze lub przykłady konstrukcji, ale nie są „certyfikowanymi próbkami ISO 12048” i nie zastępują właściwego pakunku badanego produktu.
Oznaczanie próbek, kierunków i punktów obserwacji
Wyraźne oznaczenia ułatwiają zachowanie orientacji, numeracji i identyfikacji wariantów. Marker, etykiety, zakładki i kartki pomagają w organizacji badania, ale nie są elementem pomiarowym stanowiska.
Dokumentacja i archiwizacja wyników
Zapisy serii, karty prób, wydruki wykresów i zdjęcia powinny być przechowywane tak, aby wynik dało się połączyć z konkretną konfiguracją opakowania. Poniższe artykuły wspierają organizację dokumentacji, nie zastępując raportu laboratoryjnego.
FAQ
Najczęstsze pytania o ściskanie i piętrzenie opakowań
Odpowiedzi dotyczą sensu i organizacji badania; parametry formalnej procedury należy sprawdzić w aktualnym tekście normy.
Czy ISO 12048:1994 nadal jest aktualna?
Tak. Oficjalny katalog ISO nadal pokazuje ISO 12048:1994 jako dokument opublikowany i potwierdzony. Wersja z 1994 r. pozostaje bieżącą publikacją, choć cykl życia normy wskazuje kolejne okresowe przeglądy. Do czasu opublikowania nowego wydania badanie należy odnosić do aktualnie obowiązującej wersji.
Czym różni się próba ściskania od próby piętrzenia?
W próbie ściskania obciążenie służy do oceny odporności opakowania na siły ściskające i może prowadzić do określonego kryterium granicznego. Próba piętrzenia wykorzystuje tę samą klasę aparatury, ale ma odwzorować utrzymywanie zadanego obciążenia przez określony czas lub do wystąpienia ustalonego kryterium.
Czy bada się pusty karton?
ISO 12048 dotyczy kompletnych, napełnionych opakowań transportowych. Pusty karton może być badany innymi metodami materiałowymi lub konstrukcyjnymi, ale taki wynik nie jest automatycznie wynikiem badania kompletnego opakowania według ISO 12048.
Czy wynik można porównać między różnymi produktami w tym samym pudełku?
Tylko ostrożnie. Zawartość, jej masa, sztywność, rozmieszczenie, wypełnienia i sposób zamknięcia wpływają na przenoszenie obciążenia. Zmiana produktu może zmienić zachowanie całego układu mimo identycznego pudła zewnętrznego.
Czy kondycjonowanie ma znaczenie przed badaniem ściskania?
Tak, jeżeli wymaga go program badania lub właściwa procedura. Tektura, papier, kleje i niektóre tworzywa reagują na temperaturę i wilgotność. Warunki kondycjonowania oraz czas transferu do stanowiska powinny być zapisane i kontrolowane.
Czy największa siła zawsze jest jedynym wynikiem?
Nie. W zależności od celu badania istotne mogą być także przemieszczenie, trwała deformacja, utrata funkcji opakowania, uszkodzenie produktu albo spełnienie zadanego obciążenia przez wymagany czas. Kryterium trzeba ustalić przed próbą.
Czy ISO 12048 może być częścią programu ISO 4180?
Tak. ISO 4180 służy do kompilowania programu badań dla systemu dystrybucji, a ściskanie lub piętrzenie może być jedną z prób, jeżeli taki hazard występuje w rzeczywistym łańcuchu dostaw.
Co powinien zawierać raport z badania?
Raport powinien jednoznacznie identyfikować próbkę, zawartość i konfigurację, warunki przygotowania, orientację, zastosowaną procedurę, kryterium, przebieg obciążenia, wynik, obserwowane uszkodzenia i odstępstwa. Dla badania formalnego szczegółowy zakres raportu należy sprawdzić w legalnie dostępnym tekście normy.
Przed uruchomieniem prasy
Checklista badania ściskania i piętrzenia — 10 punktów
Krótka kontrola przed testem ogranicza ryzyko wyniku, którego później nie da się poprawnie zinterpretować.
- Potwierdź aktualny dokument. Sprawdź status ISO 12048/EN ISO 12048 i właściwą procedurę laboratorium.
- Zdefiniuj cel. Czy oceniasz maksymalną odporność na ściskanie, zachowanie pod obciążeniem piętrzącym czy element sekwencji dystrybucyjnej?
- Ustal próbkę. Zapisz produkt, masę, wypełnienia, przekładki, zamknięcie i wersję opakowania.
- Oznacz orientację. Góra, dół, boki oraz kierunek przyłożenia obciążenia muszą być jednoznaczne.
- Sprawdź przygotowanie klimatyczne. Jeżeli wymagane, zapisz atmosferę, czas i transfer z kondycjonowania.
- Zweryfikuj stanowisko. Zakres siły i przemieszczenia oraz stan aparatury muszą odpowiadać planowanemu badaniu.
- Ustal kryterium przed testem. Siła, przemieszczenie, czas, deformacja lub stan produktu — bez zmiany zasad po obejrzeniu wyniku.
- Zachowaj porównywalność serii. Wszystkie próbki przygotuj tą samą metodą i dokumentuj odstępstwa.
- Rejestruj przebieg i uszkodzenia. Wykres, zdjęcia, deformacje, załamania i stan zawartości są częścią interpretacji.
- Zamknij raport. Połącz wynik z konkretną próbką, procedurą, warunkami i decyzją: spełnia / nie spełnia według zadanego kryterium.
Źródła i dalsze kroki
Podstawa opracowania i powiązane materiały
Źródła oficjalne potwierdzają status, zakres i przyjęcie normy. Szczegółowe parametry formalnego badania należy odczytać z legalnie dostępnego tekstu normy.
ISO • źródło oficjalne
ISO 12048:1994
Oficjalna karta normy: status Published, zakres obejmujący ściskanie i piętrzenie kompletnych, napełnionych opakowań transportowych oraz historia przeglądów.
Otwórz źródło →BSI • EN ISOBS EN ISO 12048:2001
Aktualne przyjęcie europejskie. Publiczny opis wyjaśnia zastosowanie do oceny siły ściskającej, piętrzenia i szczególnych warunków podparcia.
Otwórz źródło →DIN • EN ISODIN EN ISO 12048:2001-04
Karta przyjęcia EN ISO 12048 zawiera m.in. spis treści: przygotowanie próbki, kondycjonowanie, procedurę ściskania, piętrzenia i raport.
Otwórz źródło →Aktualność źródeł sprawdzona 15.08.2026. Publiczne karty norm nie udostępniają pełnego tekstu chronionego prawem autorskim; przy badaniu normatywnym należy korzystać z legalnie dostępnego aktualnego wydania.
