Zarejestrowane znaki bezpieczeństwa
ISO 7010 tworzy międzynarodowy katalog zarejestrowanych znaków bezpieczeństwa przeznaczonych m.in. do zapobiegania wypadkom, ochrony przeciwpożarowej, informacji o zagrożeniach dla zdrowia i ewakuacji. W 2026 r. aktualnym opublikowanym wydaniem pozostaje ISO 7010:2019, uzupełnione 11 opublikowanymi poprawkami; równolegle rozwijane jest przyszłe wydanie 4.
Norma określa zarejestrowane znaki, lecz miejsce ich zastosowania wynika z oceny ryzyka, przepisów i warunków zakładu.
Najważniejszą wartością ISO 7010 jest ujednolicenie komunikatu graficznego. Zarejestrowany znak ma być rozpoznawalny niezależnie od języka użytkownika i ograniczać ryzyko, że ta sama sytuacja będzie oznaczana w różnych obiektach przypadkowymi piktogramami. Norma wskazuje znaki przeznaczone do ochrony ludzi: ostrzegają przed zagrożeniami, zakazują określonych zachowań, nakazują działania ochronne, wskazują warunki bezpieczne i urządzenia przeciwpożarowe.
Według oficjalnego katalogu ISO, ISO 7010:2019 jest wydaniem 3 opublikowanym w lipcu 2019 r. i ma status Published . Norma ma obecnie 11 opublikowanych poprawek. Najnowsza, ISO 7010:2019/Amd 11:2026, została opublikowana w marcu 2026 r. Oznacza to, że przy pracy z aktualnym zestawem znaków nie wystarczy odwołać się jedynie do pierwotnego tekstu z 2019 r.; trzeba uwzględniać także opublikowane poprawki.
Publiczny opis ISO wskazuje cztery główne obszary zastosowania: zapobieganie wypadkom, ochronę przeciwpożarową, informację o zagrożeniach dla zdrowia oraz ewakuację w sytuacjach awaryjnych. Norma jest przeznaczona do miejsc, w których trzeba przekazywać ludziom informacje związane z bezpieczeństwem. Obejmuje zarejestrowane znaki, które mogą być skalowane do reprodukcji i zastosowania zgodnie z odpowiednimi zasadami.
Najważniejszą wartością ISO 7010 jest ujednolicenie komunikatu graficznego. Zarejestrowany znak ma być rozpoznawalny niezależnie od języka użytkownika i ograniczać ryzyko, że ta sama sytuacja będzie oznaczana w różnych obiektach przypadkowymi piktogramami. Norma wskazuje znaki przeznaczone do ochrony ludzi: ostrzegają przed zagrożeniami, zakazują określonych zachowań, nakazują działania ochronne, wskazują warunki bezpieczne i urządzenia przeciwpożarowe.
ISO 7010 nie jest jednak kompletną instrukcją organizacji BHP. Nie mówi za pracodawcę, gdzie w konkretnej hali trzeba zawiesić znak ani czy oznakowanie wystarczy wobec danego ryzyka. Takie decyzje wymagają oceny zagrożeń, zastosowania przepisów oraz sprawdzenia, czy środki techniczne i organizacyjne ograniczają ryzyko. Znak jest elementem systemu komunikacji bezpieczeństwa, a nie zamiennikiem zabezpieczeń.
Według oficjalnego katalogu ISO, ISO 7010:2019 jest wydaniem 3 opublikowanym w lipcu 2019 r. i ma status Published. Norma ma obecnie 11 opublikowanych poprawek. Najnowsza, ISO 7010:2019/Amd 11:2026, została opublikowana w marcu 2026 r. Oznacza to, że przy pracy z aktualnym zestawem znaków nie wystarczy odwołać się jedynie do pierwotnego tekstu z 2019 r.; trzeba uwzględniać także opublikowane poprawki.
Równolegle ISO rozwija ISO/DIS 7010 jako przyszłe wydanie 4. Projekt został zarejestrowany jako DIS 17 marca 2026 r., a 20 maja 2026 r. rozpoczęto 12-tygodniowe głosowanie DIS. Dopóki nowe wydanie nie zostanie opublikowane i nie zastąpi wydania 2019, dokument DIS pozostaje projektem. Na tej stronie rozdzielamy więc obowiązującą publikację od pracy normalizacyjnej w toku.
Publiczny opis ISO wskazuje cztery główne obszary zastosowania: zapobieganie wypadkom, ochronę przeciwpożarową, informację o zagrożeniach dla zdrowia oraz ewakuację w sytuacjach awaryjnych. Norma jest przeznaczona do miejsc, w których trzeba przekazywać ludziom informacje związane z bezpieczeństwem. Obejmuje zarejestrowane znaki, które mogą być skalowane do reprodukcji i zastosowania zgodnie z odpowiednimi zasadami.
W praktyce nie należy traktować ISO 7010 jako katalogu dekoracyjnych ikon. Każdy znak ma określony komunikat bezpieczeństwa. Dobór powinien odpowiadać realnej sytuacji: inne oznaczenie jest potrzebne przy ryzyku elektrycznym, inne przy obowiązku używania ochrony oczu, inne przy wyjściu ewakuacyjnym, a jeszcze inne przy lokalizacji gaśnicy. Jeżeli zagrożenie zmienia się po przebudowie lub zmianie procesu, system znaków trzeba ponownie ocenić.
ISO wyraźnie podaje, że norma nie ma zastosowania do sygnalizacji używanej do prowadzenia ruchu kolejowego, drogowego, rzecznego, morskiego i lotniczego. Wyłączenie obejmuje także sektory podlegające regulacjom, które mogą różnić się od ISO 7010 i serii ISO 3864. To ważne, bo podobny kształt lub barwa nie oznaczają, że można dowolnie przenosić znaki między systemami regulacyjnymi.
W zakładzie pracy mogą współistnieć różne porządki oznakowania: znaki BHP, oznaczenia dróg transportowych, etykiety substancji chemicznych, oznakowanie maszyn, instrukcje technologiczne i informacje przeciwpożarowe. Odpowiedzialny projekt nie polega na „ujednoliceniu wszystkiego pod ISO 7010”, tylko na rozpoznaniu właściwej podstawy dla każdego komunikatu i unikaniu konfliktów, które mogłyby dezorientować pracowników.
Zarejestrowane znaki ISO 7010 są identyfikowane kodami. W praktyce kod jest wygodniejszy niż potoczna nazwa, bo pozwala dokładnie wskazać, o który zarejestrowany znak chodzi, zwłaszcza gdy komunikaty są do siebie podobne. W dokumentacji zakładowej warto zapisywać co najmniej kod znaku, jego znaczenie, lokalizację i przyczynę zastosowania.
Nie reprodukujemy tutaj katalogu piktogramów ani płatnej treści normy. Taki katalog szybko się dezaktualizuje, a dodatkowo opublikowane poprawki mogą dodawać nowe pozycje. Przy zakupie lub projektowaniu oznakowania należy sprawdzić kod i wzór w aktualnym źródle normowym. W rejestrze zakładowym kod może być połączony z numerem pomieszczenia, strefą, planem obiektu i datą ostatniej kontroli, co ułatwia późniejszy audyt.
System bezpieczeństwa rozróżnia rodziny znaków według funkcji komunikatu. Znaki zakazu wskazują zachowania niedopuszczalne, ostrzegawcze zwracają uwagę na zagrożenie, a nakazu wskazują wymagane działanie, na przykład zastosowanie określonego środka ochronnego. Znaki warunku bezpiecznego prowadzą m.in. do wyjść, dróg ewakuacyjnych i miejsc pomocy, a znaki przeciwpożarowe pomagają identyfikować wyposażenie związane z ochroną przeciwpożarową.
Rozpoznawalność rodziny wynika nie tylko z samego piktogramu, lecz także z kształtu i barwy bezpieczeństwa. Dlatego nie należy izolować symbolu od całej formy znaku. Przypadkowe umieszczenie poprawnego piktogramu w niewłaściwym kształcie lub kolorystyce może zmniejszyć czytelność systemu i prowadzić do sprzecznych skojarzeń. To właśnie powiązanie z ISO 3864 porządkuje warstwę projektową.
Oficjalny opis ISO 7010 wskazuje, że kształt i barwa każdego znaku są zgodne z ISO 3864-1, a projekt symbolu graficznego z ISO 3864-3. ISO 3864-1:2011 ma status Published i została potwierdzona w 2022 r. Ustanawia barwy identyfikacyjne oraz podstawowe zasady projektowania znaków i oznaczeń bezpieczeństwa w miejscach pracy i przestrzeniach publicznych.
Warto zwrócić uwagę na aktualność ISO 3864-3. Obowiązującym dokumentem jest ISO 3864-3:2024, wydanie 3; starsze ISO 3864-3:2012 zostało wycofane. To pokazuje, dlaczego przy tworzeniu treści technicznych nie powinno się bezrefleksyjnie kopiować starych zestawień norm. ISO 7010 mówi, jaki znak jest zarejestrowany, a rodzina ISO 3864 dostarcza zasad projektowych, dzięki którym znak zachowuje spójność i czytelność.
W Polsce podstawą organizacji znaków i sygnałów bezpieczeństwa są ogólne przepisy BHP. Załącznik nr 1 do rozporządzenia zawiera szczegółowe zasady ich stosowania, a § 3 tego załącznika wskazuje, że wymagania dotyczące znaków nieuregulowane w załączniku, w tym wzory znaków, są określone w Polskich Normach. § 6 rozporządzenia wymaga oznakowania miejsc zagrożenia widocznymi barwami lub znakami bezpieczeństwa zgodnie z załącznikiem nr 1 i Polskimi Normami.
Przepisy wymagają także, aby znaki były czytelne i widoczne oraz aby pracodawca zapewnił pracownikom instrukcje dotyczące ich znaczenia i zasad zachowania. Oznakowanie stosuje się tam, gdzie zagrożenia nie można usunąć ochroną zbiorową albo innymi środkami organizacyjnymi. Dlatego właściwy znak ISO 7010 nie zwalnia z zabezpieczenia maszyny, wygrodzenia strefy, wentylacji czy innych środków wynikających z oceny ryzyka.
Prawidłowy proces zaczyna się od pytania: jaką informację bezpieczeństwa trzeba przekazać i komu? Dopiero później wybiera się konkretny znak. Jeżeli pracownik ma przerwać określoną czynność, potrzebny jest komunikat zakazu; jeżeli istnieje zagrożenie, które trzeba rozpoznać przed wejściem do strefy, komunikat ostrzegawczy; jeżeli wymagane jest określone zachowanie ochronne — znak nakazu. W ewakuacji i pierwszej pomocy kluczowe jest szybkie wskazanie bezpiecznego kierunku lub miejsca.
Trzeba uwzględnić punkt obserwacji, odległość, oświetlenie, możliwe zasłonięcie i kontekst. Ten sam poprawny znak może być nieskuteczny, jeśli znajduje się za regałem albo jest widoczny dopiero po wejściu w strefę ryzyka. W dużej przestrzeni konieczne może być powtórzenie oznaczenia w logicznych punktach decyzji. Skuteczność systemu ocenia się z perspektywy użytkownika, nie wyłącznie na planie budynku.
W internecie funkcjonuje wiele grafik stylizowanych na znaki BHP. To, że mają żółte tło, czerwone koło albo zieloną ramkę, nie potwierdza zgodności z ISO 7010. Przy zakupie znaku warto weryfikować kod, nazwę komunikatu i odniesienie do aktualnej normy, zamiast kierować się wyłącznie wyglądem miniatury. Szczególnie niebezpieczne jest mieszanie własnych ikon z systemem zarejestrowanych symboli w miejscach wymagających natychmiastowego rozpoznania.
Dobór powinien uwzględniać także odbiorców. Jeżeli w zakładzie pracują osoby mówiące różnymi językami, spójny symbol graficzny ogranicza zależność od tekstu. Jeżeli część pracowników ma ograniczoną percepcję wzrokową albo znak jest obserwowany z większej odległości, trzeba odpowiednio zaplanować rozmiar, kontrast, oświetlenie i lokalizację. Norma porządkuje znak; projekt zakładowy odpowiada za skuteczne zastosowanie.
ISO 7010 określa oryginały znaków, które mogą być skalowane na potrzeby reprodukcji i zastosowania. Skalowanie powinno zachować rozpoznawalność oraz proporcje wymagane przez system, a wykonanie musi odpowiadać warunkom miejsca. Inny materiał będzie właściwy w czystym biurze, inny na zewnątrz, w strefie zapylenia lub tam, gdzie występuje ryzyko uszkodzenia mechanicznego.
Nie należy poprawiać symbolu według własnego gustu, dodawać ozdobnych elementów ani zmieniać jego znaczących cech. Równie ostrożnie trzeba podchodzić do czyszczenia: agresywny środek może matowić, odbarwiać albo uszkodzić powierzchnię, a wtedy znak traci czytelność. Do pielęgnacji należy stosować metodę zgodną z materiałem i zaleceniami producenta oznakowania; produkty pokazane niżej nie są automatycznie przeznaczone do czyszczenia tablic BHP.
W rzeczywistym obiekcie pojedynczy znak bywa częścią większego komunikatu: może występować z kierunkiem, opisem strefy albo inną informacją uzupełniającą. Taki układ powinien wzmacniać znaczenie, a nie tworzyć konkurencyjne komunikaty. Pracownik ma szybko rozpoznać podstawowy sens znaku i wiedzieć, jakie działanie z niego wynika.
Tekst może być przydatny przy lokalnych procedurach, ale nie powinien zastępować zarejestrowanego symbolu tam, gdzie właśnie symbol ma zapewniać natychmiastowe rozpoznanie. Trzeba też uważać na nadmiar tablic obok siebie. Polskie przepisy wskazują, że skuteczność znaków może zostać zakłócona przez niewłaściwe rozmieszczenie lub nadmierną liczbę komunikatów. Lepszy jest spójny system niż ściana pełna przypadkowych tablic.
W większym zakładzie warto prowadzić prosty rejestr oznakowania. Dla każdego znaku można zapisać kod, znaczenie, lokalizację, podstawę zastosowania, datę montażu i ostatniego przeglądu. Taki rejestr pomaga po przebudowie, zmianie maszyn, reorganizacji dróg transportowych albo aktualizacji procedur. Pozwala szybko znaleźć znaki, które mogły stać się nieaktualne lub zostały zasłonięte.
Aktualizacje ISO 7010 są kolejnym powodem, by nie traktować oznakowania jako jednorazowego zakupu. Norma z 2019 r. ma już 11 poprawek, a wydanie 4 jest opracowywane. Nie oznacza to automatycznej wymiany wszystkich tablic po każdej poprawce, lecz uzasadnia okresowy przegląd systemu i weryfikację nowych zakupów. Szczególną uwagę warto zwrócić na nowe zagrożenia, nowe lokalizacje i miejsca, w których komunikat zmienił się wraz z procesem.
Przegląd warto połączyć z dokumentacją zmian w zakładzie. Jeżeli pojawia się nowa maszyna, zmienia się droga ewakuacyjna, przenoszony jest punkt pierwszej pomocy albo reorganizowana jest strefa składowania, osoba odpowiedzialna za BHP powinna sprawdzić również oznakowanie. Dzięki temu aktualizacja znaków staje się elementem zarządzania zmianą, a nie przypadkową reakcją dopiero po zauważeniu nieprawidłowości podczas kontroli.
Dobrym rozwiązaniem jest też wskazanie właściciela każdego obszaru oznakowania. Odpowiedzialność za przegląd nie powinna być anonimowa: ktoś powinien potwierdzić, że znak nadal odpowiada zagrożeniu, jest widoczny i nie został zasłonięty. Takie podejście upraszcza audyt i ogranicza ryzyko pozostawienia sprzecznych komunikatów po kolejnych zmianach organizacyjnych.
Do typowych błędów należy kupowanie znaku wyłącznie po nazwie bez sprawdzenia kodu i aktualnego wzoru, kopiowanie grafiki znalezionej w internecie, stosowanie zbyt małego oznaczenia albo umieszczanie go poza linią wzroku. W praktyce zdarza się też pozostawianie nieaktualnych strzałek i nakazów po przebudowie, a także zasłanianie znaków przez regały, palety, dekoracje i otwarte drzwi.
Błędem jest również utożsamianie „znaku zgodnego z ISO” z kompletnym spełnieniem obowiązku BHP. Nawet prawidłowy piktogram może być nieskuteczny, jeżeli znajduje się w złym miejscu lub próbuje zastąpić zabezpieczenie techniczne. Audyt powinien więc oceniać trzy warstwy jednocześnie: prawidłowość wzoru, poprawność lokalizacji oraz zasadność komunikatu w świetle aktualnego ryzyka i procedur.
W dostępnych arkuszach źródłowych nie pozostały nowe, niewykorzystane produkty będące zarejestrowanymi znakami ISO 7010. Poniższe 16 kart pochodzi więc wyłącznie z zaplecza porządkowego i gospodarczego. Nie są znakami bezpieczeństwa, materiałami do wykonywania znaków ani potwierdzeniem zgodności z ISO 7010.
Druki, datownik i materiały archiwizacyjne mogą wspierać prowadzenie rejestru znaków, przeglądów oraz zmian w obiekcie. Kolor pojemnika lub segregatora jest wyłącznie cechą produktu i nie nadaje mu znaczenia barwy bezpieczeństwa.

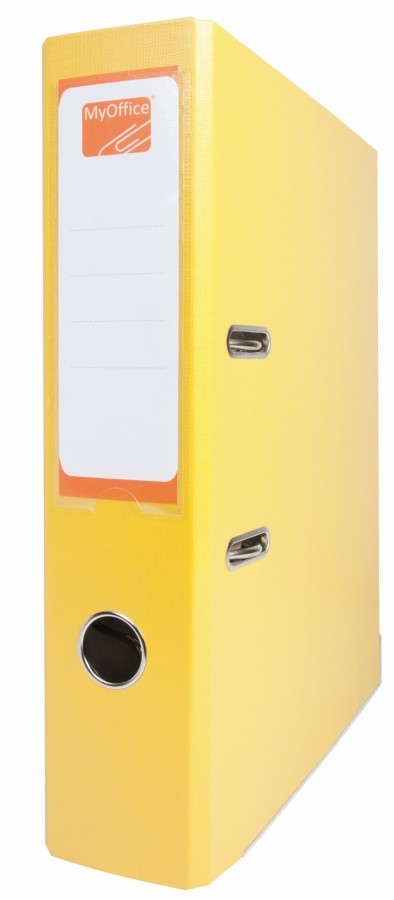

Segregator, skoroszyt, obwoluta i folia do bindowania mogą służyć do porządkowania instrukcji, protokołów i materiałów szkoleniowych. Nie są znakami ISO 7010 ani materiałami do wykonywania oznakowania bezpieczeństwa.
Foliopis i ołówki mogą pomagać przy roboczych szkicach planu, notatkach lub ćwiczeniach. Nie wolno traktować ręcznie narysowanego piktogramu jako zamiennika właściwego zarejestrowanego znaku bezpieczeństwa.
Długopisy i blok mogą wspierać zwykłą dokumentację kontroli, szkoleń oraz działań korygujących. Nie mają statusu wyposażenia BHP i nie potwierdzają zgodności systemu oznakowania z ISO 7010.
Tak. ISO 7010:2019 ma status Published i jest obecnie obowiązującym wydaniem 3 normy ISO. Ma 11 opublikowanych poprawek; najnowsza to ISO 7010:2019/Amd 11:2026 z marca 2026 r. Jednocześnie opracowywane jest wydanie 4 jako ISO/DIS 7010, ale projekt DIS nie zastępuje jeszcze opublikowanej normy.
Norma rejestruje znaki bezpieczeństwa przeznaczone między innymi do zapobiegania wypadkom, ochrony przeciwpożarowej, informowania o zagrożeniach dla zdrowia i ewakuacji. Zapewnia wspólny, rozpoznawalny język graficzny, ale nie zastępuje oceny ryzyka ani przepisów określających, gdzie oznakowanie jest wymagane.
ISO 7010 odwołuje się w tym zakresie do ISO 3864-1. Sama norma ISO 7010 zawiera zarejestrowane znaki, natomiast zasady barw i kształtów bezpieczeństwa wynikają z rodziny ISO 3864. Projekt symbolu graficznego jest powiązany z ISO 3864-3.
Nie można tego sprowadzić do takiego zdania. W Polsce obowiązki wynikają przede wszystkim z przepisów BHP, które wskazują, że wymagania dotyczące znaków nieuregulowane w załączniku nr 1, w tym ich wzory, określają Polskie Normy. Dobór konkretnego znaku powinien wynikać z zagrożenia i właściwych przepisów oraz norm.
Nie należy dowolnie przerysowywać zarejestrowanego symbolu, zmieniać jego proporcji ani zastępować go własną grafiką, jeżeli oznaczenie ma odpowiadać systemowi normowemu. W praktyce należy korzystać z właściwych wzorów i zachować wymagania dotyczące kształtu, barwy, symbolu oraz czytelności.
Dodatkowa informacja może być potrzebna, ale nie powinna niszczyć rozpoznawalności podstawowego znaku. W systemach oznakowania stosuje się tablice i informacje uzupełniające zgodnie z właściwymi zasadami projektowania. Tekst nie powinien zastępować właściwego zarejestrowanego symbolu tam, gdzie wymagany jest znak graficzny.
Nie w ogólnym znaczeniu. ISO podaje, że norma nie ma zastosowania do sygnalizacji służącej prowadzeniu ruchu kolejowego, drogowego, rzecznego, morskiego i lotniczego oraz do sektorów objętych odmiennymi regulacjami. W zakładzie pracy mogą jednak obowiązywać dodatkowe zasady dla transportu wewnętrznego.
Warto prowadzić rejestr stosowanych znaków, ich lokalizacji i podstawy doboru, a następnie okresowo sprawdzać zmiany norm i przepisów. Publikacja poprawki nie oznacza automatycznie, że każdy istniejący znak trzeba natychmiast wymienić, ale nowe lub zmienione oznakowanie powinno być oceniane na podstawie aktualnych wymagań i rzeczywistego ryzyka.
Stan sprawdzony: 12 sierpnia 2026 r. Strona nie reprodukuje katalogu piktogramów ani płatnej treści normy. Jej celem jest wyjaśnienie zakresu, aktualności i sposobu bezpiecznego korzystania z systemu ISO 7010 w połączeniu z obowiązkami wynikającymi z przepisów.
